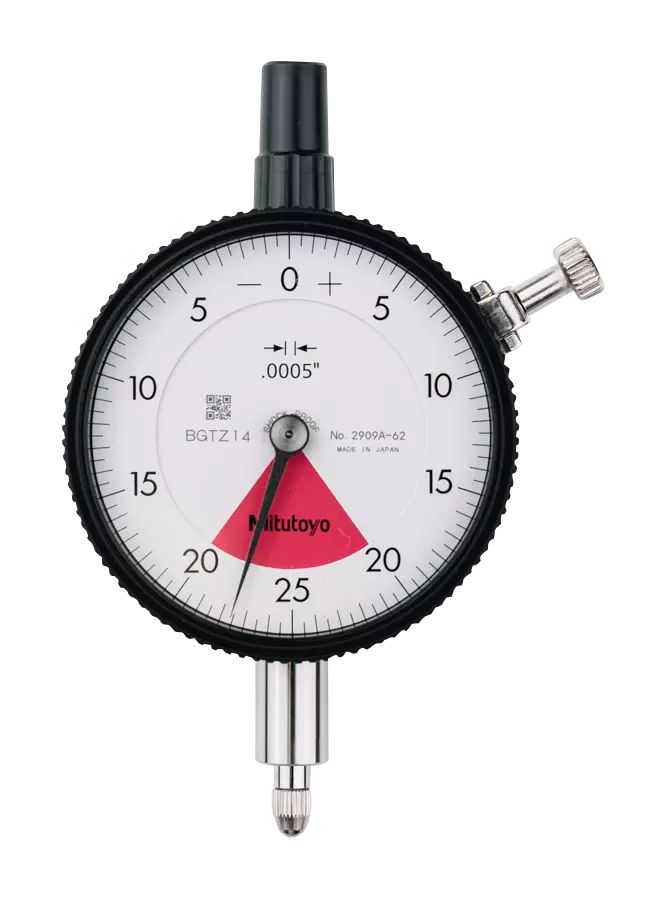

Analogowy czujnik zegarowy jednoobrotowy z uchem ANSI/AGD 0.04″ 2909A-62 Mitutoyo

Description

Analogowy czujnik zegarowy jednoobrotowy z uchem ANSI/AGD 0,04″ 2909A-62 Mitutoyo

Calowy czujnik zegarowy z tylną ścianką wyposażoną w ucho mocujące. Konstrukcja jednoobrotowa — wskazówka wykonuje maksymalnie jeden obrót w całym zakresie pomiaru, co eliminuje typowe pomyłki przy odczycie. Wykonanie z amortyzowaną końcówką, lekka konstrukcja.

Najważniejsze cechy

• Konstrukcja jednoobrotowa eliminująca błędy odczytu liczby obrotów
• Tylna ścianka z uchem mocującym
• Amortyzowana końcówka pomiarowa
• Wykonanie lekkie, typ standardowy
• Końcówka pomiarowa z węglika spiekanego, gwint 4-48UNF
• Zgodność ze standardem ANSI/AGD

Dane techniczne

• Typ odczytu: analogowy
• System miary: calowy
• Standard: ANSI/AGD
• Zakres pomiarowy: 0,04″
• Przesuw wrzeciona: 1,9 mm
• Zakres na obrót: 0,05″
• Podziałka: 0,0005″
• Skala: 20–0–20
• Błąd graniczny H MPE (histereza): 0,00016″
• Błąd graniczny R MPE (powtarzalność): ±0,0001″
• Błąd graniczny MPE — pierwszy obrót: ±0,0005″
• Nacisk pomiarowy: 0,4–2,5 N
• Średnica tulei: 9,52 mm / 0,375″
• Końcówka pomiarowa: węglik spiekany, gwint 4-48UNF
• Masa: 163 g

Zawartość zestawu

• Czujnik zegarowy 2909A-62
• Certyfikat sprawdzenia
