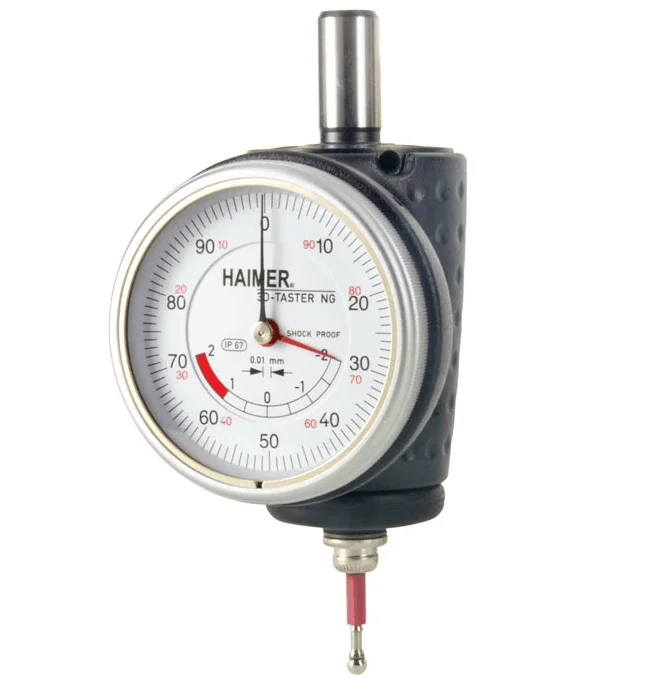

HAIMER 80.360.00NG Czujnik zegarowy 3D NEW GENERATION IP 67 Φ12mm
Czujnik 3D nowej generacji (NG) jest rozwinięciem uniwersalnego czujnika 3D. Wyróżnia się on poprawioną mechaniką i nową kompaktową konstrukcją
Charakterystyka produktu
Czujnik zegarowy 3D New Generation jest wynikiem rozwoju uniwersalnych czujników 3D.
Posiada ulepszony mechanizm oraz poręczną, kompaktową obudowę, do mocowania we wrzecionie frezarki.
W ten sposób można szybko i łatwo wyznaczyć punkty zerowe, a także przeprowadzić pomiary długości.
Oś wrzeciona umożliwia dokładne pozycjonowanie na krawędzi elementu obrabianego lub urządzenia. Kierunek dosuwu czujnika jest dowolny (oś X, Y, Z).
Duży, analogowy czujnik zegarowy 1/100 mm (z dwoma wskazówkami), z oznaczonym kierunkiem przesuwu (droga bezpieczeństwa) i widoczną odległością pomiedzy wrzecionem i krawędzią przedmiotu.
Ustawienie wskaźnika w pozycji zero oznacza ustawienie osi wrzeciona dokładnie na krawędzi elementu bez długotrwałego ustawiania, bez liczenia, bez mozolnego przerysowywania.
W ten sposób redukowane są koszty, wzrasta wydajność, odciążeni są pracownicy.
W zestawie Końcówka pomiarowa 4mm Haimer dla najwyższej dokładności 0,01 mm.
Końcówkę czujnika można z wymienić bez potrzeby sięgania po dodatkowe narzędzia, nie wymaga ponownej kalibracji.
Dodatkową pewność daje powiększony skok w połączeniu z niezawodną strefą kontrolowanych pęknięć w końcówce czujnika.
Aby uzyskać najwyższą jakość pomiaru wszystkie uniwersalne czujniki 3D muszą zostać podczas montażu pojedynczo mierzone i zestrajane.
Zawartość zestawu
Pakowany w styropian i karton, dostępny wraz z końcówką pomiarową o średnicy 4 mm.
Zastosowanie
Do wyznaczania punktu zerowego i pomiarów długości na frezarkach i obrabiarkach, do obróbki elektroerozyjnej (końcówka pomiarowa izolowana), jak również do centrowania i wyznaczania środka otworów i wałów.
Dane techniczne
Trzpień Φ 12mm
Główka Φ 4mm
Wskazanie dokładności 0,01mm
Obudowa Φ 49 mm
Długość bez trzpienia mocującego 96mm
