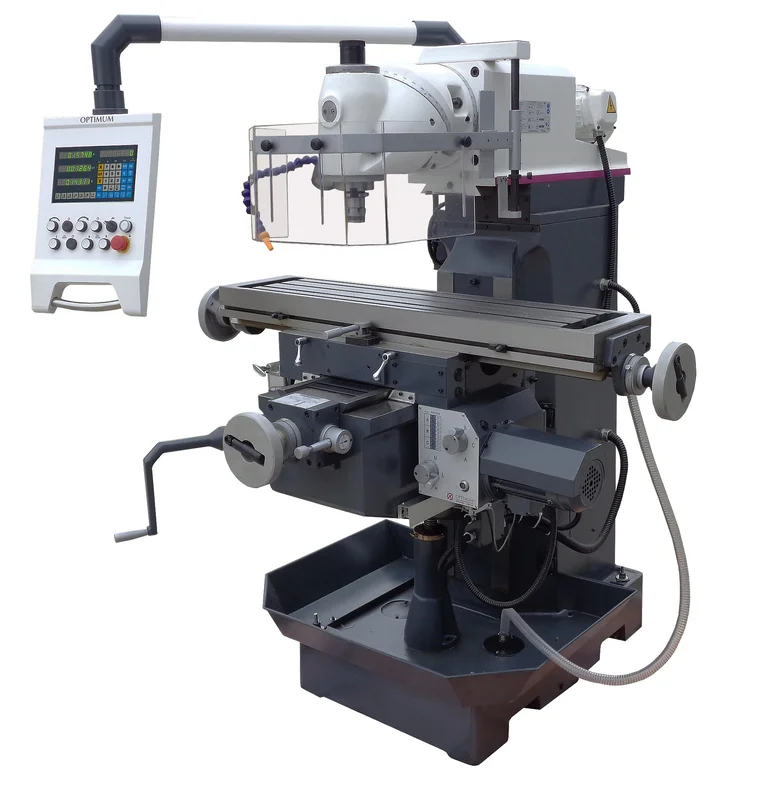

Frezarka pionowa z cyfrowym wskaźnikiem położenia MT 100 3600W
Charakterystyka produktu
- Pionowa frezarka firmy Optimum z cyfrowym wskaźnikiem położenia w trzech osiach DPA 2000.
- Wszechstronny zakres stosowania.
- Wytrzymała podstawa maszyny.
- Duża płynność pracy dzięki szlifowanym kołom zębatym przekładni zanurzonym w oleju
- Ciężka, masywna wersja z wysokiej jakości żeliwa Meehanite.
- Wszystkie prowadnice hartowane i regulowane dzięki listwom klinowym.
- Smarowanie centralne.
- Duże pokrętła ze skalą.
- Lampa maszynowa diodowa.
- Układ płynu chłodzącego.
- Prosta obsługa elementów przełączających.
- Duża osłona ochronna o regulowanej wysokości.
- Mechaniczne stopnie przekładni napędu wrzecion.
- Ergonomiczny pulpit sterowniczy na wiszącym ramieniu.
- Manualny wysuw belki zwiększający powierzchnię roboczą przy wykorzystaniu wrzeciona pionowego.
- Przesuwy w trzech osiach realizowane poprzez stół krzyżowy.
- Posuw roboczy w osi X i Y, elektromotoryczne pozycjonowanie osi Z.
Panel obsługi
- Wbudowany pulpit sterowniczy
- Wbudowany cyfrowy wskaźnik położenia DPA 2000
- Możliwość obrotu wokół własnej osi
Głowica frezarska
- Dwie osie skrętu
- Skale
- Wychylne i obrotowe pod każdym kątem przestrzennym
Stół krzyżowy
- Masywny
- Precyzyjny
- Duży
- Precyzyjne wykończenie powierzchni
- Rowki teowe
- Regulowane listwy klinowe
Posuw stołu
- Automatyczny w osi X, Y i Z
Standardowe wyposażenie
- Trzpień do frezowania poziomego ISO 40 Ø 32 mm
- Trzpień do frezowania poziomego ISO 40 Ø 32 mm
- Uchwyt zaciskowy Ø 4 – Ø 16 mm
- Narzędzie sterownicze
Dane techniczne
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 3,6 kW |
| Moc silnika pompy płynu chłodzącego | 40 W |
| Wydajność wiercenia-frezowania | |
| Średnica wiercenia w stali (S235JR) | Ø 20 mm |
| Średnica wiercenia ciągłego w stali (S235JR) | Ø 18 mm |
| Maks. średnica głowicy frezarskiej | Ø 85 mm |
| Maks. średnica freza trzpieniowego | Ø 16 mm |
| Wrzeciono pionowe | |
| Moc silnika napędowego | 2,2 kW |
| Mocowanie we wrzecionie | ISO 40 DIN 2080 |
| Śruba dociągająca | M16 |
| Zakres prędkości obrotowych wrzeciona | 40 – 1.600 min-1 |
| Stopnie przekładni | 11 stopni |
| Odstęp wrzeciono – stół krzyżowy | 90 – 520 mm |
| Zakres skrętu oraz obrotu | 360 stopni |
| Stół krzyżowy | |
| Długość x szerokość stołu | 1 120 x 260 mm |
| Posuw stołu (9 stopni) | 18 – 310 mm/min |
| Maksymalne obciążenie stołu krzyżowego | 350 kg |
| Szerokość rowka teowego / rozstaw / ilość | 14 mm / 63 mm / 3 |
| Oś X | |
| Maksymalny przesuw stołu krzyżowego | 600 mm |
| Posuw stołu | automatyczny 24 – 402 mm/min |
| Moc silnika posuwowego | 0,37 kW |
| Oś Y | |
| Maksymalny przesuw stołu krzyżowego | 270 mm |
| Posuw stołu | automatyczny 24 – 402 mm/min |
| Moc silnika posuwowego | 1,1 kW |
| Oś Z | |
| Maksymalny przesuw stołu krzyżowego | 380 mm |
| Przyśpieszony posuw stołu | 402 mm/min |
| Moc silnika posuwowego | 0,75 kW |
| Wymiary | |
| Długość x szerokość x wysokość | 2 500 x 2 300 x 1 850mm |
| Ciężar całkowity | 1 300 kg |
