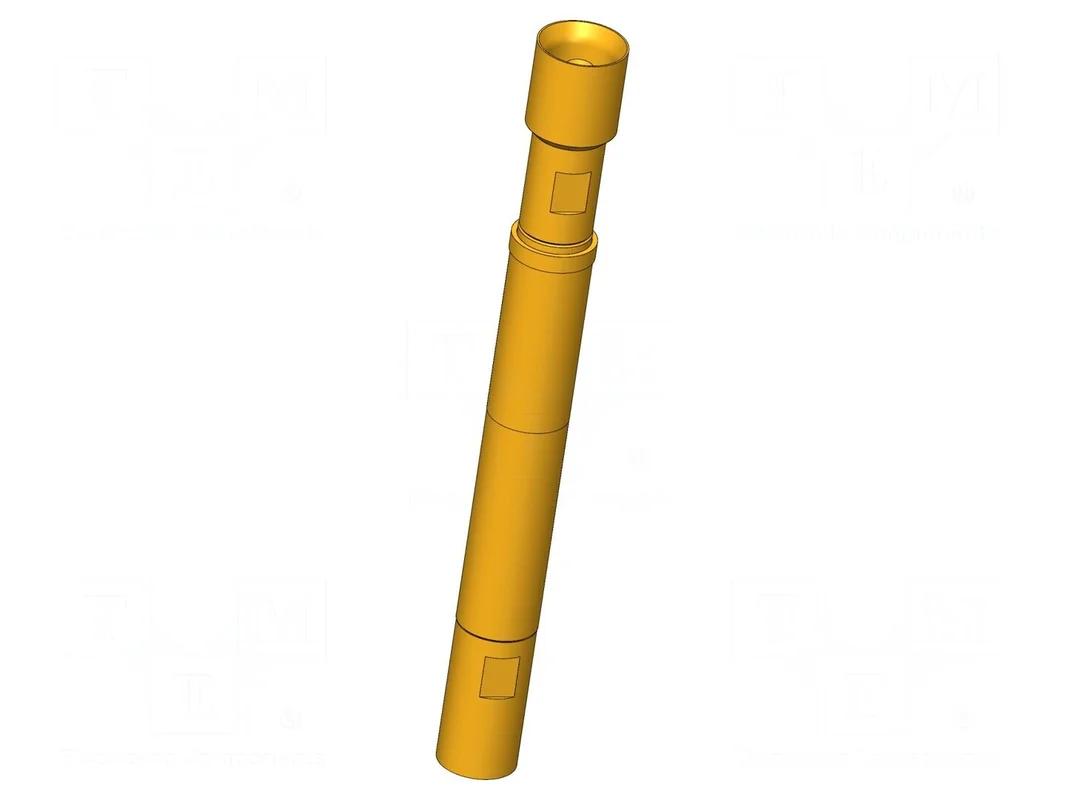

Igła testowa INGUN HFS-810 303 150 A 8043 Y

Description

Igła testowa INGUN HFS-810 303 150 A 8043 Y

Igła testowa 3A, 50Ω, pasmo do 2GHz

Igła testowa INGUN HFS-810 303 150 A 8043 Y jest przeznaczona do precyzyjnych pomiarów sygnałów o częstotliwości do 2GHz. Element charakteryzuje się impedancją 50Ω oraz wytrzymałością dielektryczną na poziomie 1,1kV. Końcówka o średnicy 1,5mm posiada kształt odwróconego stożka (główka 43), co pozwala na stabilny kontakt w układach pomiarowych.

Parametry mechaniczne obejmują siłę ugięcia sprężyny wynoszącą 8N przy ugięciu roboczym 2mm (maksymalne ugięcie wynosi 3,7mm). Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia trwałość komponentu. Maksymalny prąd znamionowy dla igły wynosi 3A, natomiast powłoka zewnętrzna umożliwia przepływ prądu do 10A.

Element o całkowitej długości 44,4mm oraz średnicy kołnierza 5mm przeznaczony jest do montażu wciskanego. Igła może pracować w szerokim zakresie temperatur roboczych od -40°C do 80°C, co pozwala na jej zastosowanie w zróżnicowanych warunkach eksploatacji.
