Description

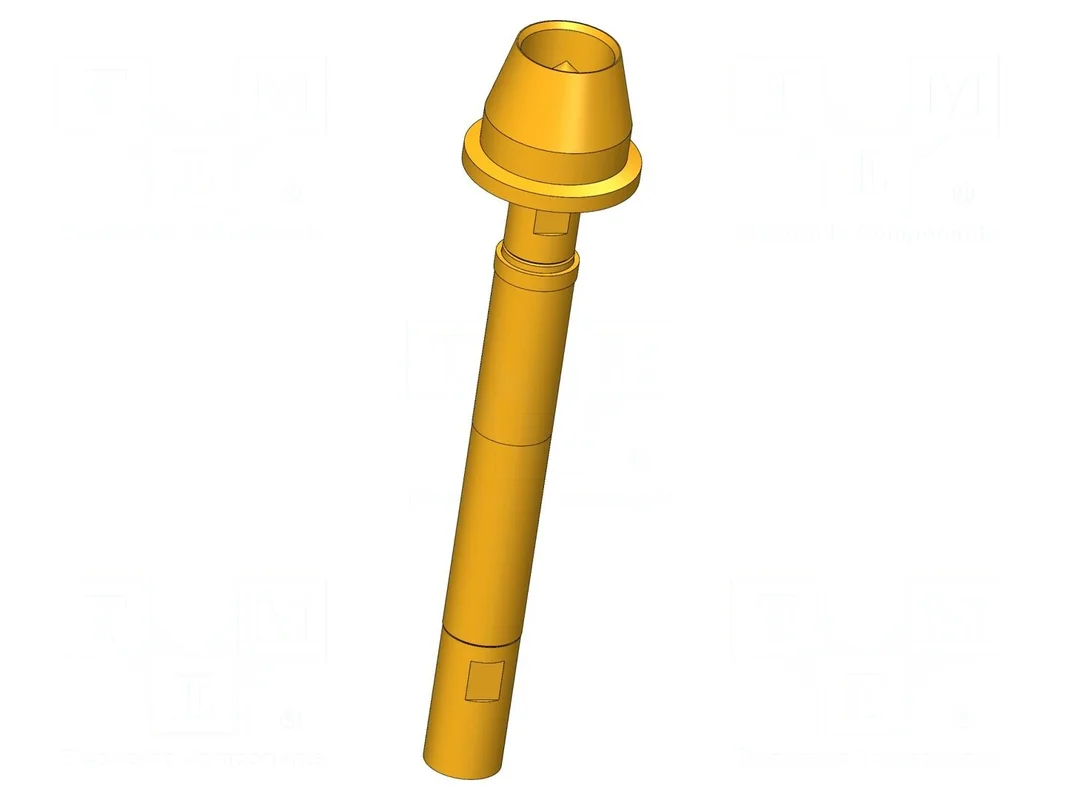

Igła testowa INGUN HFS-810 358 180 A 5342 QS
Igła testowa 3A, 50Ω, 2GHz, kształt główki 42
Igła testowa INGUN HFS-810 358 180 A 5342 QS jest elementem przeznaczonym do systemów testowych o impedancji 50Ω. Komponent oferuje prąd znamionowy 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Element pracuje w paśmie częstotliwości do 2GHz i charakteryzuje się samoczyszczącą konstrukcją styków.
Konstrukcja opiera się na wykonanym z miedzi berylowej (CuBe) korpusie, który został poddany procesowi złocenia. Końcówka posiada kształt typu główka 42 ze stożkiem oraz średnicę 1,8mm. Urządzenie dostosowane jest do pracy w szerokim zakresie temperatur od -40°C do 80°C.
Parametry mechaniczne obejmują siłę ugięcia sprężyny wynoszącą 5,3N oraz ugięcie robocze 2mm, z możliwością zwiększenia ugięcia maksymalnego do 2,7mm. Element o długości 45,9mm i średnicy kołnierza 10mm przeznaczony jest do montażu wciskanego w urządzeniach pomiarowych.
Tagi:Igła testowa INGUN HFS-810 358 180 A 5342 QS
