Nóż tokarski składany CSRPR 4040-19 75º Płytka SP..1904 Pafana

Description

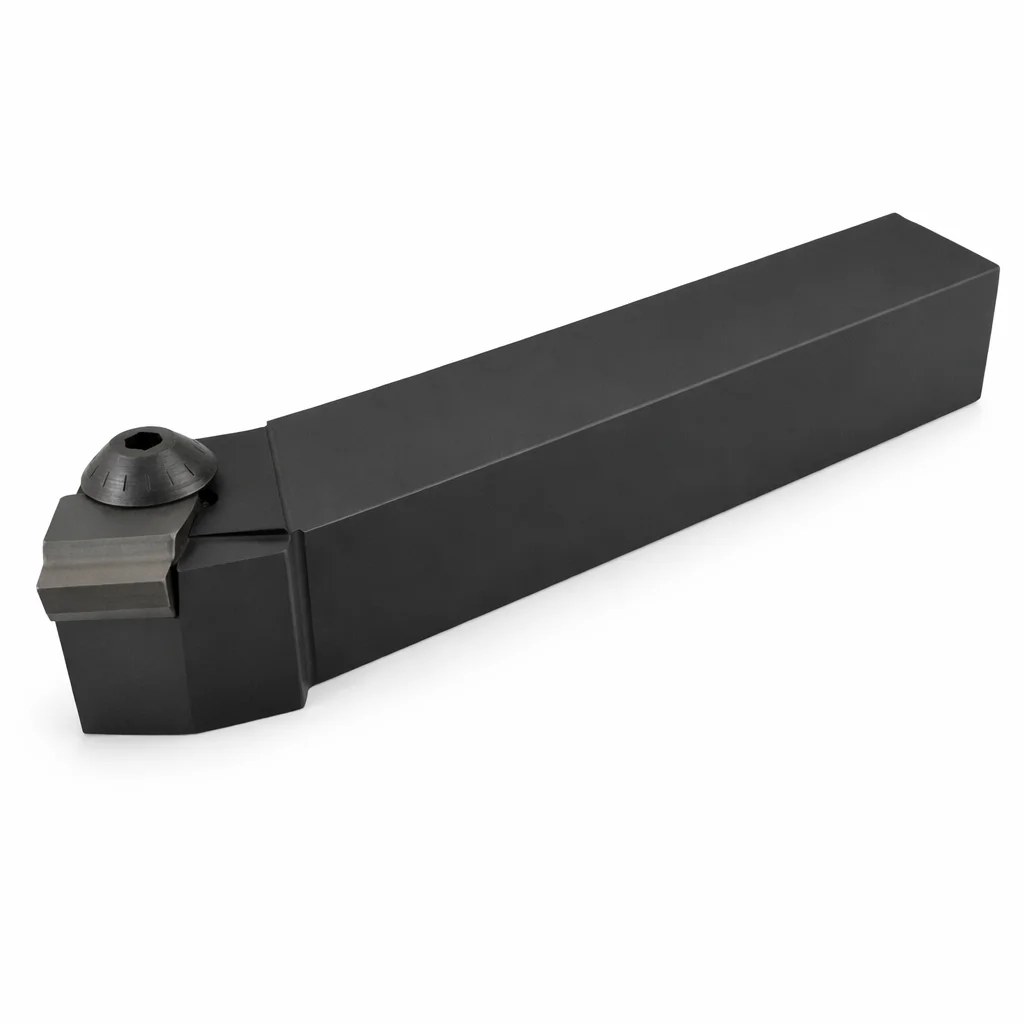

Nóż tokarski składany CSRPR 4040-19 75° – pod płytkę SP..1904

Oprawka CSRPR 4040-19 to mocny, warsztatowo-produkcyjny nóż do toczenia zewnętrznego w systemie C. Trzonek 40×40 mm zapewnia wysoką sztywność, a konstrukcja składana ułatwia obsługę. To dobre rozwiązanie, gdy zależy Ci na powtarzalnym ustawieniu ostrza po wymianie płytki i stabilnej pracy przy większych przekrojach skrawania.

System „C” – jedna oprawka, zgrubnie i na gotowo

System „C” pozwala dobrać geometrię do zadania:

• obróbka zgrubna – przy geometrii ujemnej,
• obróbka wykończeniowa – przy geometrii dodatniej (także przy pracy w otworach, gdy używasz geometrii dodatniej).

Stosowane są płytki wymienne:

• jednostronne (kąt przyłożenia 11°) lub dwustronne (kąt przyłożenia 0°),
• w wersjach kwadratowych i trójkątnych,
• z płaską powierzchnią natarcia.

Docisk przez łamacz wióra z węglika – kontrola wióra

Płytka jest mocowana śrubą przez nakładany łamacz wióra z węglika spiekanego. Montaż bywa trochę bardziej wymagający niż w prostych dociskach, ale dostajesz ważną korzyść: możliwość regulacji położenia krawędzi łamacza, co pomaga dopasować łamanie i odprowadzanie wióra do materiału oraz parametrów.

Najważniejsze dane techniczne

• Model: CSRPR 4040-19
• Kąt przystawienia: 75°
• Wymiary trzonka: H 40 mm / B 40 mm
• Długość (L): 200 mm
• F: 50 mm
• E: 30 mm
• λs: 0°
• γo: +5°
• Płytka: SP..1904rr
