Nóż tokarski składany CSSPL 1212-09 45º Płytka SP..0903 Pafana

Description

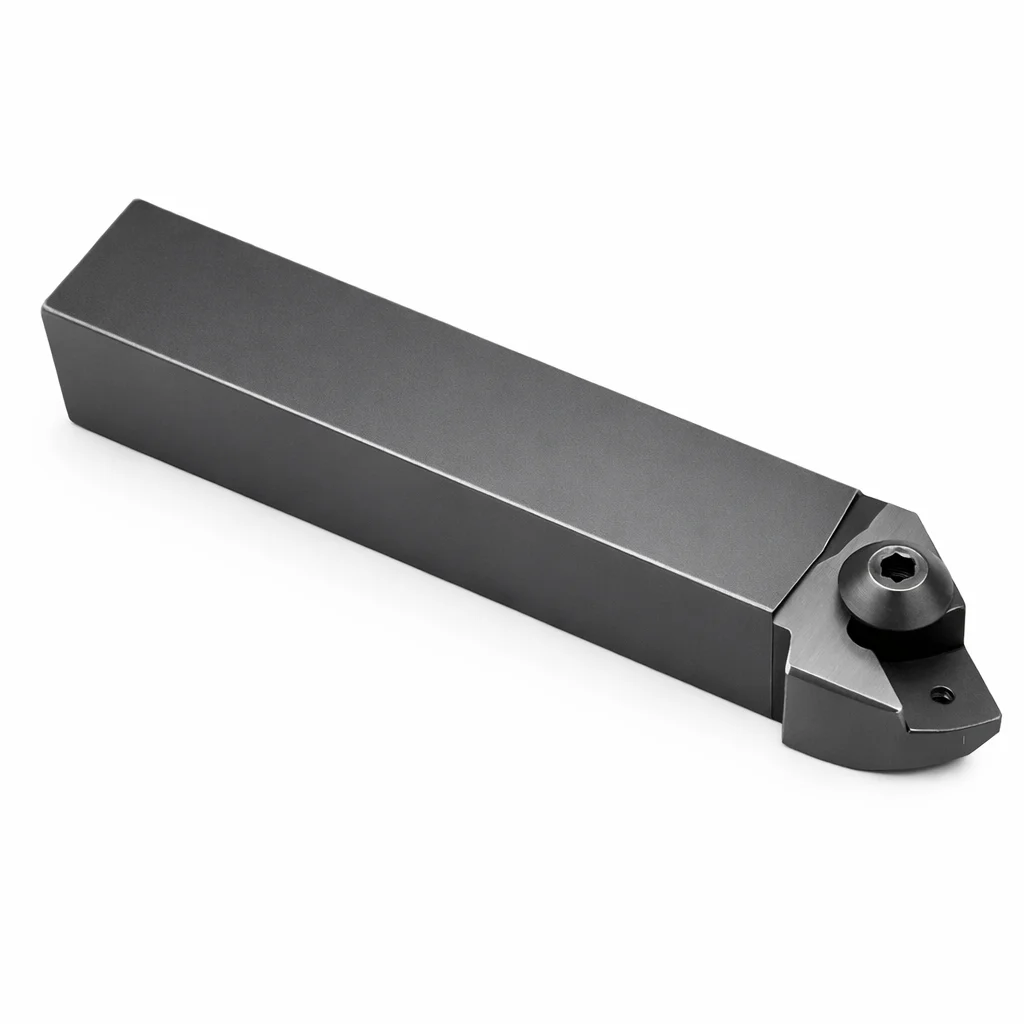

Nóż tokarski składany CSSPL 1212-09 45° – pod płytkę SP..0903 (system „C”), lewy

Kompaktowy nóż tokarski składany CSSPL 1212-09 to oprawka do toczenia zewnętrznego z kątem przystawienia 45°, przeznaczona do pracy na płytkach wymiennych w systemie „C”. W praktyce oznacza to szybkie przezbrojenie, przewidywalne ustawienie ostrza po wymianie oraz możliwość dobrania geometrii płytki do zadania – od zgrubnego zbioru po wykańczanie.

Najważniejsze cechy i korzyści

• System „C” – geometria dodatnia lub ujemna: jedna oprawka może pracować zarówno z płytkami do obróbki zgrubnej (geometria ujemna), jak i wykończeniowej (geometria dodatnia).
• Wymienne płytki jednostronne lub dwustronne:
• – jednostronne z kątem przyłożenia 11° lub dwustronne z kątem przyłożenia 0°; płytki kwadratowe i trójkątne z płaską powierzchnią natarcia.
• Stabilne mocowanie płytki: docisk realizowany łbem śruby poprzez nakładany łamacz wióra z węglika spiekanego.
• Powtarzalność położenia ostrza: po wymianie płytki łatwiej utrzymać wymiar i jakość powierzchni.
• Regulacja łamacza wióra: nakładany łamacz może utrudniać montaż, ale pozwala ustawić położenie krawędzi łamacza pod swoje parametry skrawania.
• Wersja lewa (CSSPL): dobry wybór, gdy potrzebujesz lewego kierunku pracy narzędzia.

Zastosowanie

• Toczenie zewnętrzne przy kącie przystawienia 45°
• Obróbka zgrubna (geometria ujemna) i wykończeniowa (geometria dodatnia)
• Tam, gdzie liczy się mały gabaryt oprawki i szybka wymiana płytki (trzonek 12×12 mm)

Dane techniczne

• Oznaczenie: CSSPL 1212-09
• Kąt przystawienia oprawki: 45°
• Wymiary trzonka: H = 12 mm, B = 12 mm
• Długość całkowita: L = 80 mm
• F: 16 mm
• E: 17 mm
• λs: 0°
• γo: +5°
• Strona: lewy
• Płytka: SP..0903rr (system „C”)
