Nóż tokarski składany MCLNR 3232P19 95º Płytka CN.. 1906.. Pafana

Description

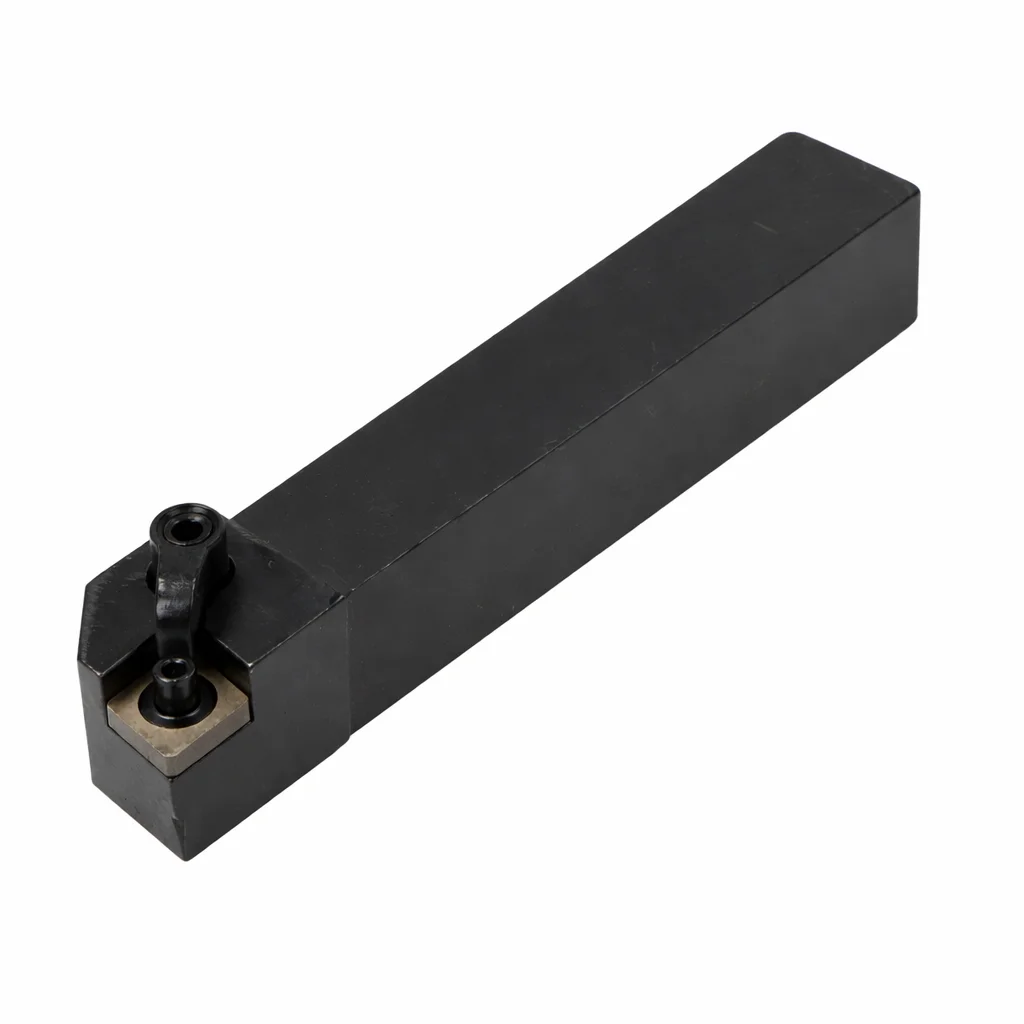

Nóż tokarski składany MCLNR 3232P19 95° pod płytkę CN..1906..

Jeżeli zależy Ci na stabilnym toczeniu zewnętrznym i sztywnym mocowaniu płytki przy wymagającej obróbce, MCLNR 3232P19 to sprawdzony wybór. Trzonek 32 × 32 mm daje mocne podparcie w imaku, a kąt przystawienia 95° ułatwia prowadzenie narzędzia w toczeniu wzdłużnym i przy planowaniu czoła. Oprawka współpracuje z płytkami CN..1906.., które dzięki dwustronnej konstrukcji dobrze sprawdzają się w pracy z większymi obciążeniami.

System „M” – ujemna geometria i mocowanie bez luzów

Oprawka pracuje w systemie „M” (ujemna geometria). Zastosowane są płytki dwustronne o kącie przyłożenia 0°, mocowane:

• kołkiem w otworze cylindrycznym,
• oraz dociskiem z góry na powierzchni natarcia.

Co to daje w praktyce:

• wysoką sztywność i stabilność płytki (mniej drgań i “pływania” ostrza),
• bardzo dobrą powtarzalność położenia ostrza po wymianie płytki,
• brak luźnych elementów mocujących, co ułatwia utrzymanie stałej jakości obróbki.

Zastosowanie

• Toczenie zewnętrzne (nóż prawy)
• Obróbka zgrubna i wykończeniowa, gdy liczy się stabilność i powtarzalny wymiar
• Praca na płytkach CN..1906.. (np. rodzina CNMG 19..)

Dane techniczne

• Oznaczenie: MCLNR 3232P19
• Kąt przystawienia: 95°
• Trzonek: H 32 mm / B 32 mm (32 × 32 mm)
• Długość całkowita (L): 170 mm
• Wymiar (F): 40 mm
• Wymiar (E): 38 mm
• Płytka: CN..1906..
