Nóż tokarski składany PCLNR 3225-12K 95º Płytka CN..1206 Pafana

Description

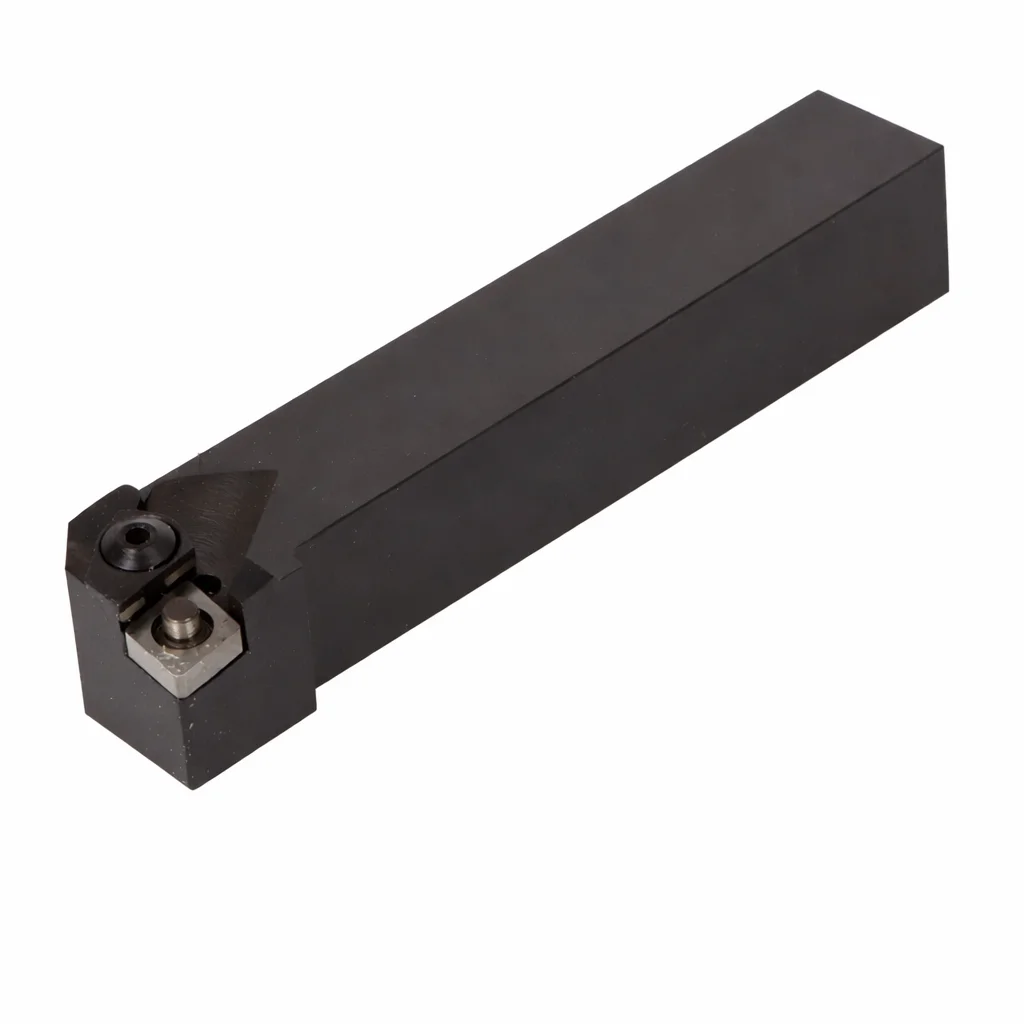

Nóż tokarski składany PAFANA PCLNR 3225-12K 95° pod płytkę CN..1206

Oprawka PAFANA PCLNR 3225-12K to nóż tokarski składany do toczenia zewnętrznego z kątem przystawienia 95°, stworzony do pracy na płytkach dwustronnych. Wersja „12K” pracuje w systemie P-K (ujemna geometria) z dociskiem dźwigniowym, co daje szybkie przezbrojenie, pewne trzymanie płytki i czystą strefę skrawania – bez wystających elementów, które utrudniają spływ wióra.

SYSTEM P-K – dźwigniowy docisk i wysoka powtarzalność

• Ujemna geometria (P-K) – stabilna praca przy obciążeniach, dobra baza do zgrubnego toczenia.
• Płytki wymienne dwustronne, 0° kąta przyłożenia – ekonomiczne wykorzystanie płytki i przewidywalna praca ostrza.
• Mocowanie dociskiem dźwigniowym na powierzchni otworu cylindrycznego – szybka wymiana płytki i wygodna obsługa.
• Brak luźnych elementów mocujących – mniej przestojów i mniejsze ryzyko zgubienia części na stanowisku.
• Ułatwiony spływ wióra (brak wystających elementów) – szczególnie przy dłuższym toczeniu i większych posuwach.
• Możliwość wygodnej pracy także w pozycji „odwróconej” noża – łatwiej dopasować ustawienie do operacji.

Zastosowanie

• toczenie zewnętrzne i planowanie w typowych operacjach tokarskich
• obróbka zgrubna i wykończeniowa, gdy potrzebujesz sztywnego, stabilnego mocowania płytki
• produkcja seryjna, gdzie liczy się czas wymiany płytki i powtarzalność ustawienia

Dane techniczne

• Model: PCLNR 3225-12K
• Kąt przystawienia: 95°
• H: 32 mm
• B: 25 mm
• L: 170 mm
• F: 32 mm
• E: 25 mm
• λs: -6°
• γo: -6°
• Płytka: CN..1206rr (typ CN..1206)
