Nóż tokarski składany PDJNR 2020-15 93º Płytka DN..1506 Pafana

Description

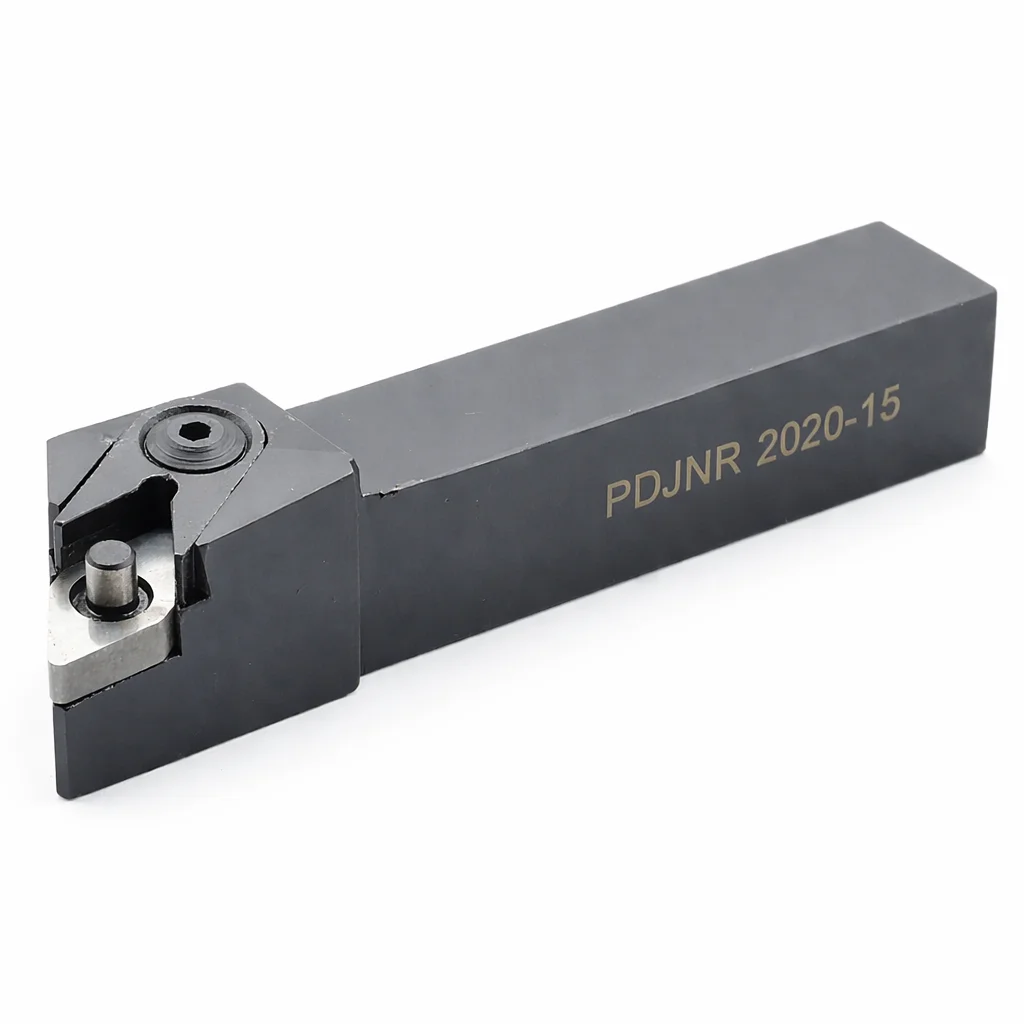

Nóż tokarski składany PAFANA PDJNR 2020-15 93° – pod płytkę DN..1506rr (system P)

PAFANA PDJNR 2020-15 to składany nóż tokarski do toczenia zewnętrznego w systemie P (ujemna geometria), zaprojektowany głównie do obróbki zgrubnej. Sztywny trzonek 20×20 mm i stabilne mocowanie płytki sprawiają, że narzędzie dobrze znosi większe obciążenia skrawaniem, a jednocześnie pozwala szybko wrócić do pracy po wymianie płytki.

System P – stabilne mocowanie płytki do zgrubnej obróbki

• Ujemna geometria noża (system P) – ukierunkowana na pewną, „mocną” pracę w zgrubnym toczeniu.
• Płytki dwustronne, kąt przyłożenia 0° – praktyczne rozwiązanie kosztowe i łatwiejszy dobór płytek do materiału.
• Mocowanie na powierzchni otworu cylindrycznego za pomocą kołka, klina zaciskowego i śruby – pewne trzymanie płytki w trakcie skrawania.
• Łatwa wymiana płytki i brak luźnych elementów mocujących – wygodniejsza obsługa na stanowisku.

Zastosowanie

• Toczenie zewnętrzne – zgrubne (pierwszy wybór, gdy liczy się wydajność i odporność na obciążenia)
• Prace, gdzie ważna jest sztywność narzędzia i stabilne mocowanie płytki
• Oprawka pod płytkę DN..1506 (rozmiar 15) – popularny format do toczenia

Dane techniczne

• Oznaczenie: PDJNR 2020-15
• Kąt przystawienia: 93°
• H: 20 mm
• B: 20 mm
• L: 125 mm
• F: 25 mm
• E: 40 mm
• λs: −6°
• γo: −6°
• Płytka: DN..1506rr
