Nóż tokarski składany S12M-SCLCR-06 95º Płytka CC..0602 Pafana

Description

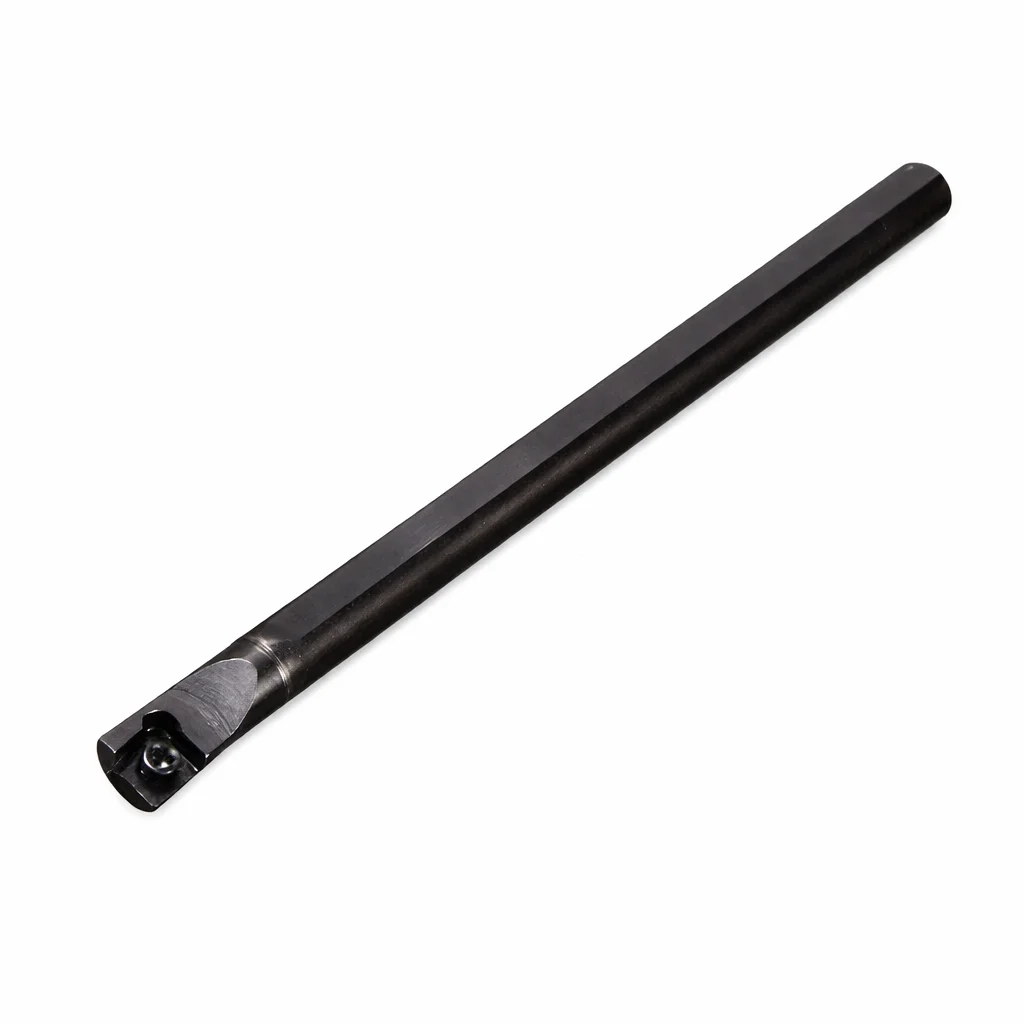

Nóż tokarski składany PAFANA S12M-SCLCR-06 95° – pod płytkę CC..0602

PAFANA S12M-SCLCR-06 to składany nóż tokarski do toczenia wewnętrznego (wytaczak prawy), przeznaczony do pracy na małych i średnich średnicach. Oprawka wykorzystuje popularny system mocowania „S”, który daje pewne pozycjonowanie płytki, prostą obsługę i bardzo dobrą powtarzalność położenia ostrza po wymianie. To narzędzie chętnie wybierane do wykańczania otworów, ale przy właściwych parametrach sprawdzi się również w lżejszej obróbce zgrubnej.

System „S” – prosta konstrukcja, wysoka niezawodność

• System mocowania płytek: „S” – najbardziej rozpowszechniony standard w oprawkach tokarskich.
• Płytka jednostronna osadzona na powierzchni otworu stożkowo-łukowego.
• Mocowanie śrubą z łbem stożkowym – stabilnie i łatwo w serwisie.
• Bardzo dobra powtarzalność ostrza po wymianie płytki – mniej korekt ustawień na maszynie.
• Możliwość stosowania małych płytek – ważne przy precyzyjnej obróbce otworów.

Zastosowanie

• Toczenie wewnętrzne / wytaczanie pod kątem przystawienia 95°.
• Obróbka wykończeniowa otworów, szczególnie gdy liczy się stabilność i powtarzalny wymiar.
• Praca od średnicy: Dmin 17 mm.

Wymiary i parametry techniczne

• Oznaczenie: S12M-SCLCR-06
• Kąt: 95°
• Dmin: 17 mm
• d: 12 mm
• L: 150 mm
• F: 9 mm
• E: 19 mm
• λs: −5°
• γo: −1°
• Płytka: CC..0602 / CC..0602rr (często opisywana też jako CCMT0602..)
