Nóż tokarski składany S16R-CTFPR-11 92º Płytka TP..1102 Pafana

Description

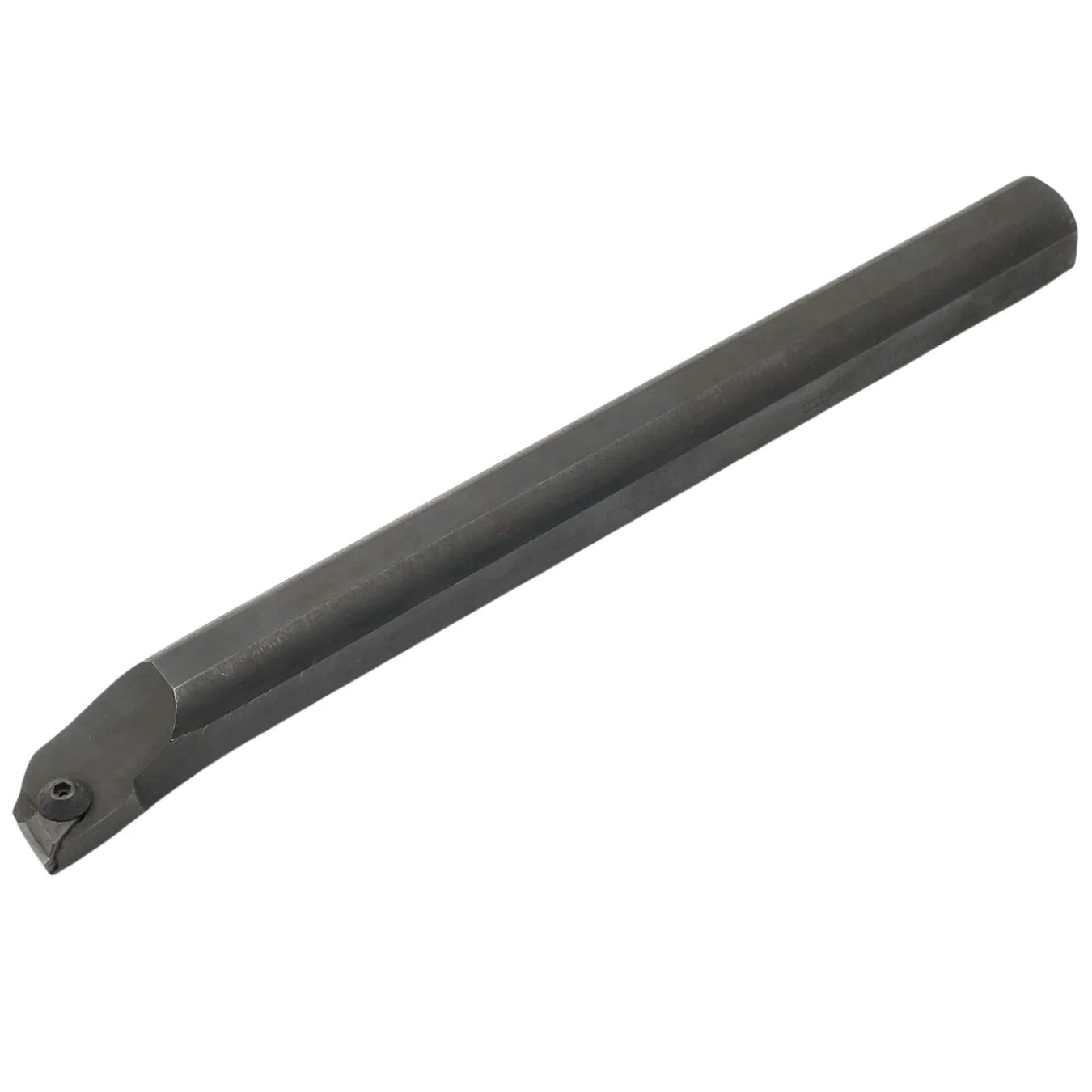

Nóż tokarski składany S16R-CTFPR-11 92° – do toczenia wewnętrznego, płytka TP..1102

S16R-CTFPR-11 to wytaczak / nóż tokarski składany do toczenia wewnętrznego w systemie mocowania „C”. Kąt przystawienia 92° ułatwia prowadzenie narzędzia w otworze i pracę przy dnie/stopniach. Konstrukcja składana oraz system „C” dają powtarzalne położenie ostrza po wymianie płytki, co skraca ustawianie narzędzia na maszynie.

System „C” – stabilne mocowanie i wygodna wymiana płytki

W systemie „C” płytka jest dociskana śrubą poprzez nakładany łamacz wióra z węglika spiekanego. To rozwiązanie może wymagać dokładniejszego montażu, ale pozwala regulować położenie krawędzi łamacza, co pomaga dopasować łamanie i odprowadzanie wióra do parametrów skrawania.
System obsługuje płytki wymienne o geometrii dodatniej lub ujemnej (zależnie od rodzaju płytki), dzięki czemu narzędzie nadaje się zarówno do pracy zgrubnej, jak i wykończeniowej.

Zastosowanie

• toczenie wewnętrzne (wytaczanie, obróbka średnic w otworach),
• praca w otworach od D min 21 mm,
• narzędzie prawe (CTFPR).

Dane techniczne

• Oznaczenie: S16R-CTFPR-11
• Kąt przystawienia: 92°
• D min: 21 mm
• d: 16 mm
• L: 200 mm
• F: 11 mm
• E: 19 mm
• λs: 0°
• γo: +5°
• Płytka: TP..1102.. / TP..1102rr
