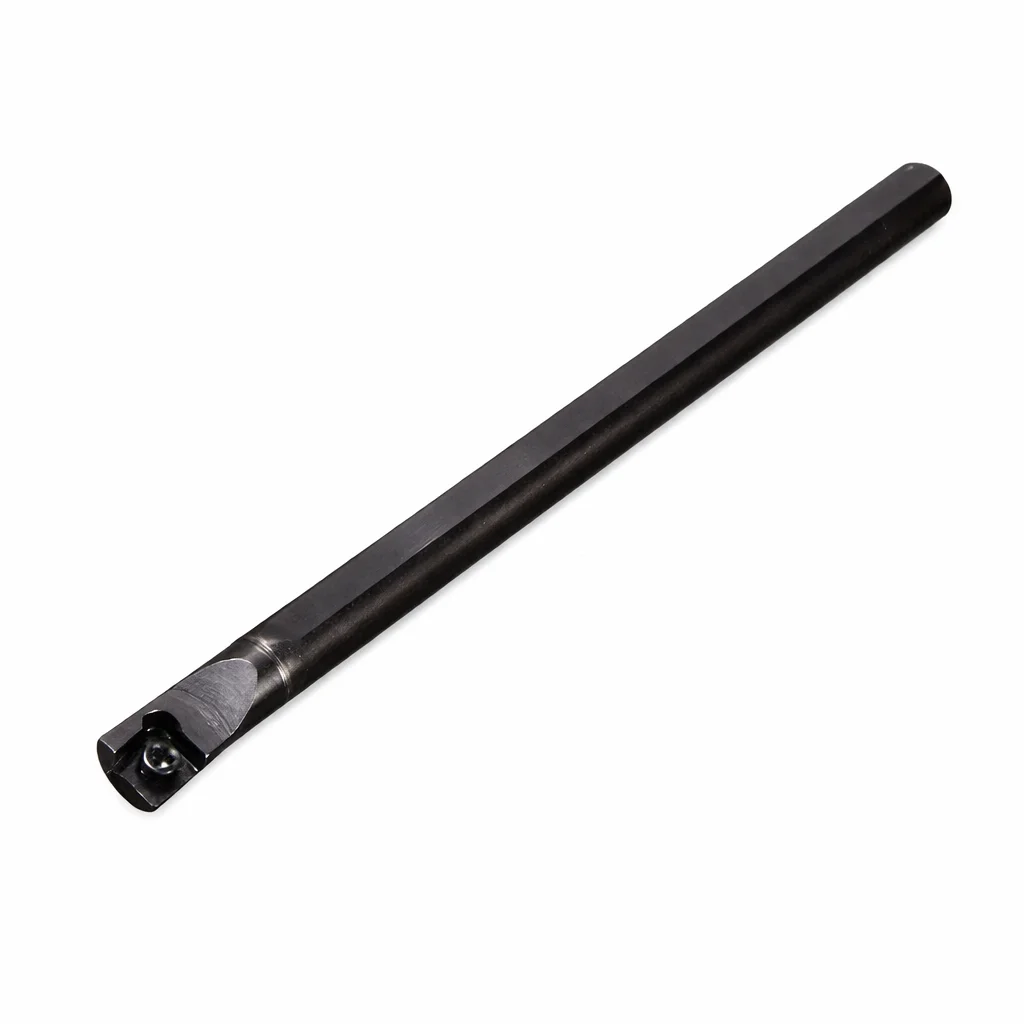

Nóż tokarski składany PAFANA S16R-SCLCR-09 95° – pod płytkę CC..09T3
PAFANA S16R-SCLCR-09 to nóż tokarski składany do toczenia wewnętrznego (wytaczak prawy) w popularnym systemie mocowania płytek „S”. To narzędzie wybierane do pracy w otworach, gdy liczy się pewne mocowanie płytki, łatwa obsługa i powtarzalne ustawienie ostrza po wymianie. Dzięki trzonkowi fi 16 mm wytaczak zapewnia stabilniejsze prowadzenie w porównaniu do mniejszych średnic, co pomaga ograniczyć drgania przy obróbce.
System „S” – prosto, pewnie i powtarzalnie
- System mocowania płytek: „S” – najbardziej rozpowszechnione rozwiązanie w nożach tokarskich.
- Płytki wymienne jednostronne mocowane na powierzchni otworu stożkowo-łukowego.
- Docisk śrubą z łbem stożkowym – szybka wymiana i stabilne pozycjonowanie.
- Wysoka niezawodność oraz bardzo dobra powtarzalność położenia ostrza – mniej korekt po wymianie płytki.
- Możliwość pracy na płytkach o mniejszych wymiarach – praktyczne przy wykańczaniu i w małych przestrzeniach.
Zastosowanie
- Toczenie wewnętrzne / wytaczanie przy kącie przystawienia 95°.
- Szczególnie polecany do obróbki wykończeniowej otworów, ale może pracować również w zgrubnej (zależnie od parametrów i gatunku płytki).
- Start pracy od średnicy: Dmin 22 mm.
Wymiary i parametry techniczne
- Oznaczenie: S16R-SCLCR-09
- Kąt: 95°
- Dmin: 22 mm
- d: 16 mm
- L: 200 mm
- F: 11 mm
- E: 19 mm
- λs: −5°
- γo: 0°
- Płytka: CC..09T3 / CC..09T3rr
