Nóż tokarski składany S16R-SDUCR-07 93º Płytka DC..0702 Pafana

Description

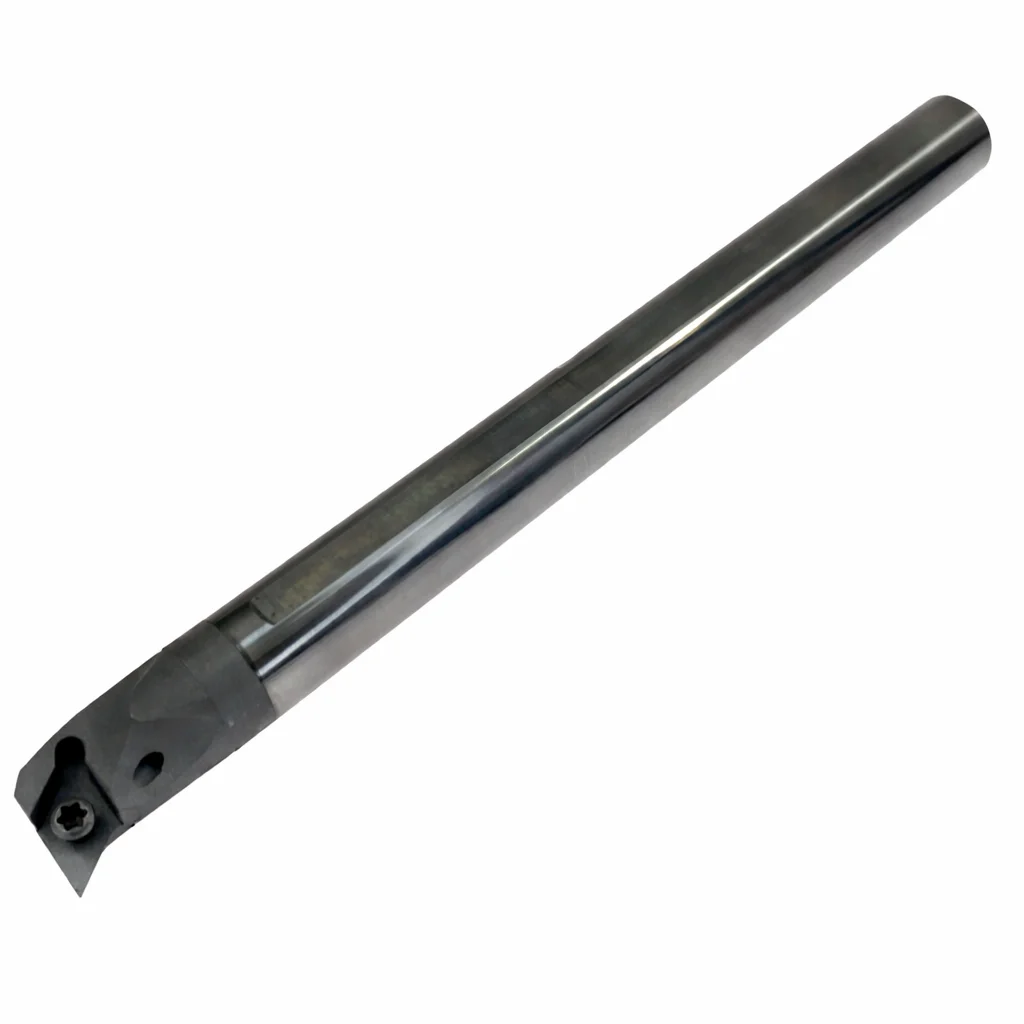

Nóż tokarski składany S16R-SDUCR-07 93° pod płytkę DC..0702rr (PAFANA)

Wytaczak S16R-SDUCR-07 to narzędzie do toczenia wewnętrznego (obróbki otworów), zaprojektowane pod płytki DC..0702rr (np. DCMT 0702..). Średnica trzpienia d = 16 mm zapewnia stabilne podparcie, a minimalna średnica obróbki Dmin = 22 mm pozwala bezpiecznie pracować w mniejszych otworach bez ryzyka kolizji oprawki. Kąt przystawienia 93° ułatwia prowadzenie narzędzia i kontrolę wykańczania powierzchni wewnętrznych.

System „S” – szybka wymiana i pewne trzymanie płytki

W tym modelu zastosowano system mocowania „S”. To popularne i praktyczne rozwiązanie: płytka jednostronna jest osadzana na powierzchni otworu stożkowo-łukowego i mocowana śrubą z łbem stożkowym. W praktyce daje to:

• wysoką niezawodność i prostą obsługę,
• bardzo dobrą powtarzalność położenia ostrza po wymianie płytki,
• możliwość stosowania małych płytek, idealnych do precyzyjnego wytaczania.

Zastosowanie

• obróbka wykończeniowa otworów (główne zastosowanie),
• toczenie wewnętrzne w otworach od 22 mm,
• również lżejsza obróbka zgrubna, gdy warunki skrawania na to pozwalają.

Dane techniczne

• Model: S16R-SDUCR-07
• Kąt przystawienia: 93°
• Minimalna średnica otworu: Dmin 22 mm
• Średnica trzpienia: d 16 mm
• Długość całkowita: L 200 mm
• Wymiar: F 11 mm
• Wymiar: E 18 mm
• λs = −5°
• γo = 0°
• Płytka: DC..0702rr (np. DCMT 0702..)
