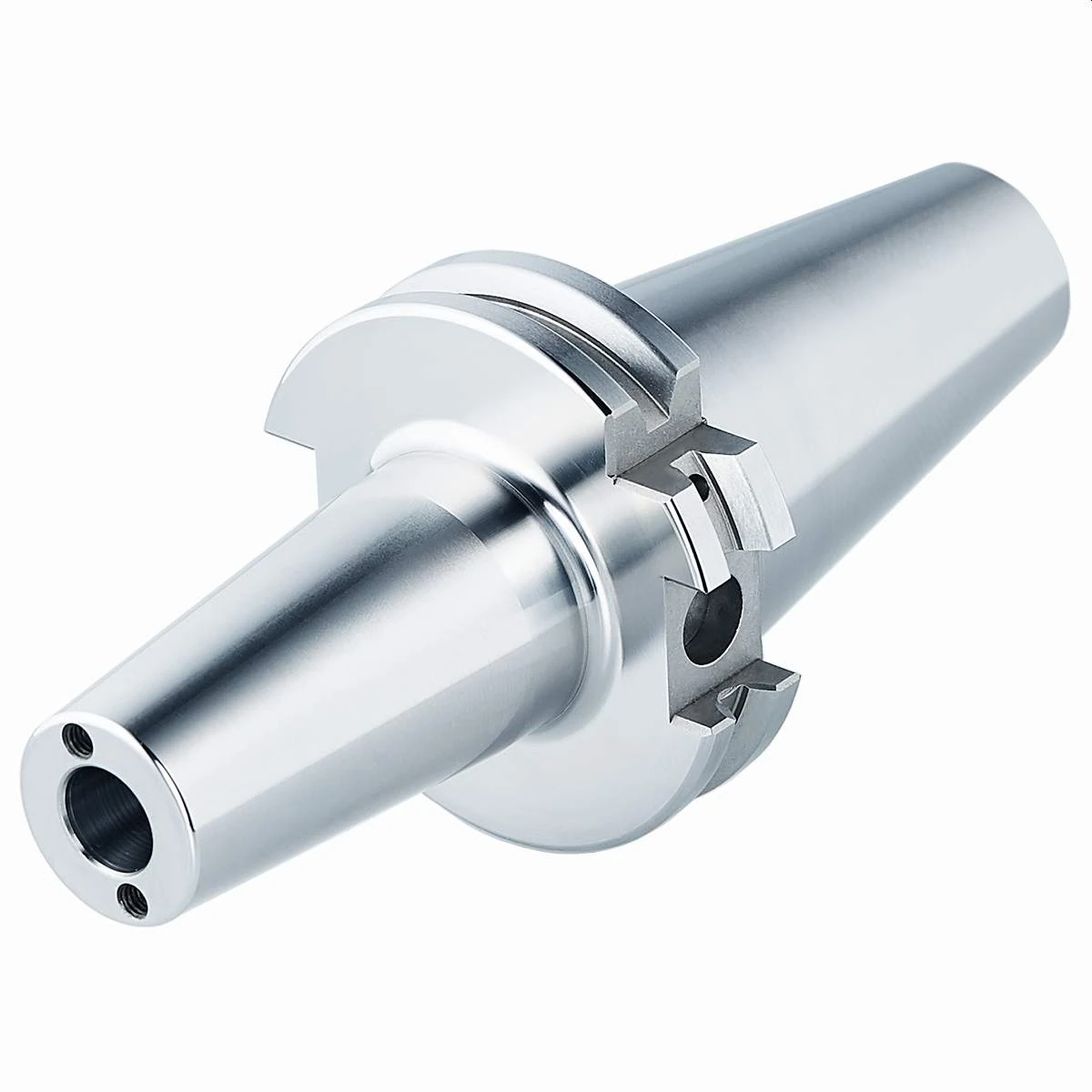

KEMMLER 503.71.25.K | Oprawka termokurczliwa z kanalikami doprowadzającymi chłodziwo do obrabiarek CNC SK50 d=25 A=100 DIN 69871
Charakterystyka produktu
Wysokiej jakości uchwyt do montażu narzędzi z mocowaniem termozackiskowym niemieckiego producenta Kemmler
Z kanalikami odprowadzającymi chłodziwo dla optymalnego chłodzenia krawędzi skrawających.
Uchwyty narzędziowe odpowiednie do jednostek termokurczliwych indukcyjnych, kontaktowych i gorącym powietrzem. Ø 3, 4, 5 z tolerancją h4 i Ø 6 – Ø 32 z tolerancją h6
W przypadku Ø 3, 4 i 5 mm należy używać tylko trzpieni narzędziowych pełnowęglikowych!
Wszystkie powierzchnie funkcjonalne precyzyjnie obrobione
Hartowane powierzchniowo HRC 58 ~ 60
Głębokość utwardzania 0,8 mm ~ 0,9 mm
Dokładność stożka AT3 zgodnie z DIN 2080
Chropowatość powierzchni Ra <0,4 µm
Wytrzymałość na rozciąganie w rdzeniu min. 800 N / mm² wg DIN
Wszystkie powierzchnie funkcjonalne precyzyjnie obrobione, wykonane z kutej stali
Zastosowanie:
Do mocowania narzędzi z chwytem prostym.
Uwaga: l1 = max. głębokość mocowania l2 = max. zakres regulacji długości
A:100
Otwór kulowy:tak
D:44
d:25
D1:53
Chłodzenie wewnętrzne:tak
Stożek:SK
Rozmiar stożka:50
Kanały chłodzące:tak
Typ chłodzenia:AD/B
l:58
l2:10
Norma:DIN 69871
Zakres:2,5 – 16
Współśrodkowość:<= 0,003
Typ:Oprawka termokurczliwa
Wyważenie:G2.5 | 25.000 1/min
