Oscyloskop: cyfrowy GW INSTEK GDS-1104B

Description

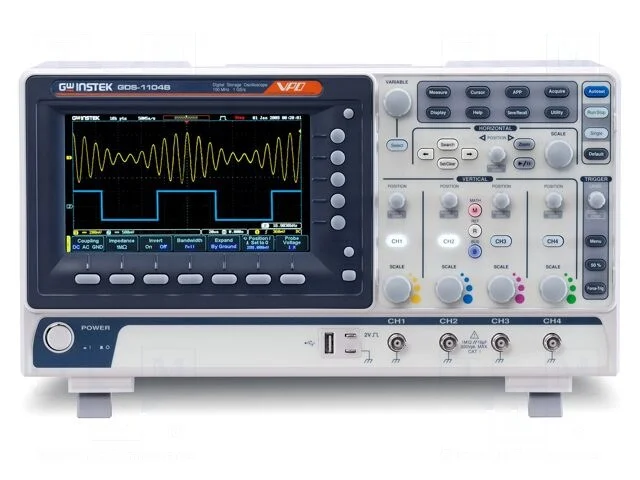

Oscyloskop GW INSTEK GDS-1104B

Oscyloskop cyfrowy 100MHz, 4 kanały, próbkowanie 1Gsps

Cyfrowy oscyloskop GW INSTEK GDS-1104B oferuje pasmo 100MHz oraz cztery kanały pomiarowe. Urządzenie zapewnia próbkowanie na poziomie 1Gsps przy długości rekordu pamięci wynoszącej 10Mpts. Rozdzielczość pionowa oscyloskopu wynosi 8bit, a czas narastania sygnału określa się na poziomie ≤3,5ns. Wejścia charakteryzują się impedancją 1MΩ/16pF oraz czułością w zakresie od 1mV/dz do 10V/dz, przy dopuszczalnym maksymalnym napięciu wejściowym 300V.

Przyrząd wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 7 cali i rozdzielczości 800×480 pikseli. Obsługuje tryby wyzwalania automatycznego, normalnego i pojedynczego, oferując sprzężenie wyzwalania AC, DC oraz filtry dolno- i górnoprzepustowe. Podstawa czasu regulowana jest w zakresie od 5ns/dz do 100s/dz. Komunikację z zewnętrznymi systemami umożliwia interfejs USB, a urządzenie posiada wbudowane sprzężenie wejścia AC, DC oraz GND.

Funkcjonalność oscyloskopu obejmuje analizę protokołów takich jak I2C, SPI, RS232/UART, CAN oraz LIN. Dostępne są również funkcje automatycznego pomiaru wielu parametrów, pomiaru za pomocą kursorów, filtr szumów tła oraz praca w trybie X-Y. Wymiary fizyczne urządzenia wynoszą 384x208x127,3mm. W zestawie: kabel zasilający, sonda oscyloskopowa (1 sztuka na kanał).
