Oscyloskop: cyfrowy ROHDE & SCHWARZ RTB22-70

Description

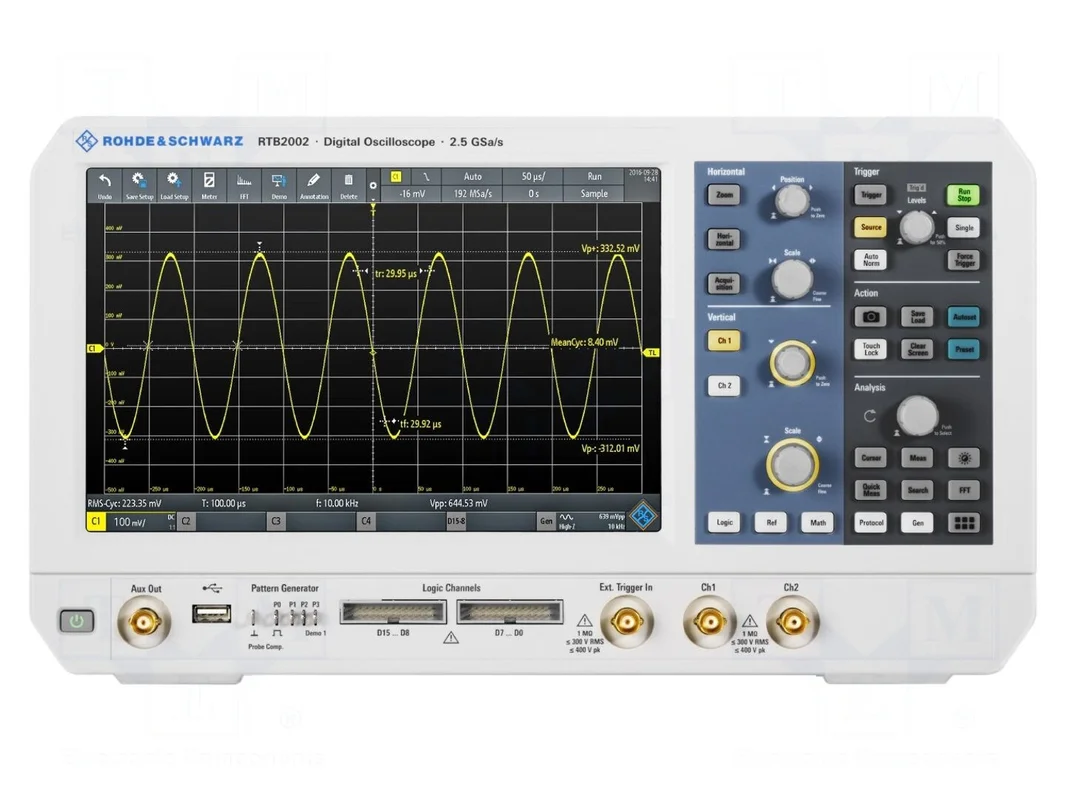

Oscyloskop ROHDE & SCHWARZ RTB22-70

Oscyloskop cyfrowy 70MHz, 2 kanały, 1,25Gsps

Cyfrowy oscyloskop ROHDE & SCHWARZ RTB22-70 oferuje pasmo przenoszenia 70MHz oraz dwa kanały pomiarowe. Urządzenie charakteryzuje się próbkowaniem na poziomie 1,25Gsps (2,5Gsps w trybie interleaved) oraz długością rekordu pamięci wynoszącą 20Mpts. Rozdzielczość pionowa 10-bitowa w połączeniu z czasem narastania poniżej 5ns zapewnia precyzyjną analizę sygnałów. Impedancja wejściowa wynosi 1MΩ/9pF, a czułość wejściowa mieści się w zakresie od 1mV/dz do 5V/dz przy maksymalnym napięciu wejściowym 300V.

Przyrząd wyposażony jest w kolorowy wyświetlacz LCD TFT o przekątnej 10,1″ i rozdzielczości 1280×800 pikseli, który obsługuje panel dotykowy oraz obsługę gestami. Funkcjonalność urządzenia obejmuje zaawansowane tryby wyzwalania, w tym wyzwalanie zboczem, szerokością impulsu, sygnałem wideo oraz szyną danych. Użytkownik ma dostęp do funkcji matematycznych, takich jak dodawanie, odejmowanie, mnożenie, dzielenie i analiza FFT, a także test maski oraz wbudowany woltomierz.

Komunikacja z urządzeniem jest możliwa poprzez interfejsy Ethernet oraz USB. Zasilanie odbywa się w zakresie napięć 100–240V AC. Wymiary fizyczne obudowy wynoszą 390x220x152mm. W zestawie: kabel zasilający oraz sonda oscyloskopowa (jedna na kanał). Opcjonalnie dostępny jest generator funkcyjny.
