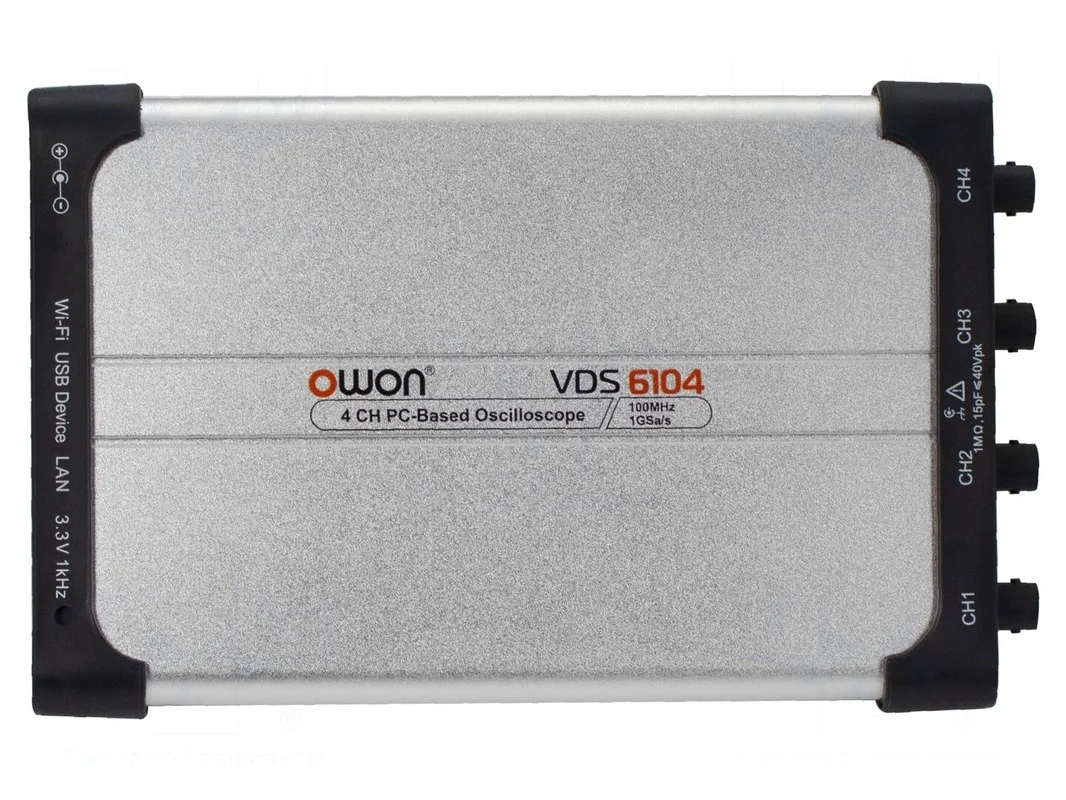

Oscyloskop PC OWON VDS6104
Oscyloskop 100MHz, 4 kanały, próbkowanie 1Gsps, 10Mpts
Owon VDS6104 to oscyloskop PC o paśmie przenoszenia 100MHz i 4 kanałach pomiarowych. Urządzenie oferuje rozdzielczość pionową 8 bitów oraz maksymalne próbkowanie na poziomie 1Gsps przy długości rekordu pamięci 10Mpts. Czułość wejściowa oscyloskopu mieści się w zakresie od 2mV/dz do 5V/dz, a czas narastania sygnału wynosi ≤3,5ns. Dopuszczalne maksymalne napięcie wejściowe urządzenia to 40V, przy impedancji wejściowej 1MΩ/15pF oraz sprzężeniu AC, DC i GND.
Urządzenie obsługuje zaawansowane funkcje wyzwalania, w tym wyzwalanie zboczem narastającym i opadającym, impulsem, sygnałem video oraz nachyleniem zbocza. Dostępne tryby wyzwalania obejmują tryb automatyczny, normalny oraz pojedynczy. Komunikacja z komputerem i zewnętrznymi systemami odbywa się poprzez interfejsy LAN, USB 2.0 host oraz USB C, z pełnym wsparciem dla protokołu SCPI oraz oprogramowania LabVIEW.
Oscyloskop o wymiarach 190x120x18mm zasilany jest napięciem z zakresu 5…15V DC. W zestawie: adapter AC-DC, instrukcja obsługi, kabel USB, sonda pomiarowa x4.
Tagi:Oscyloskop PC OWON VDS6104
