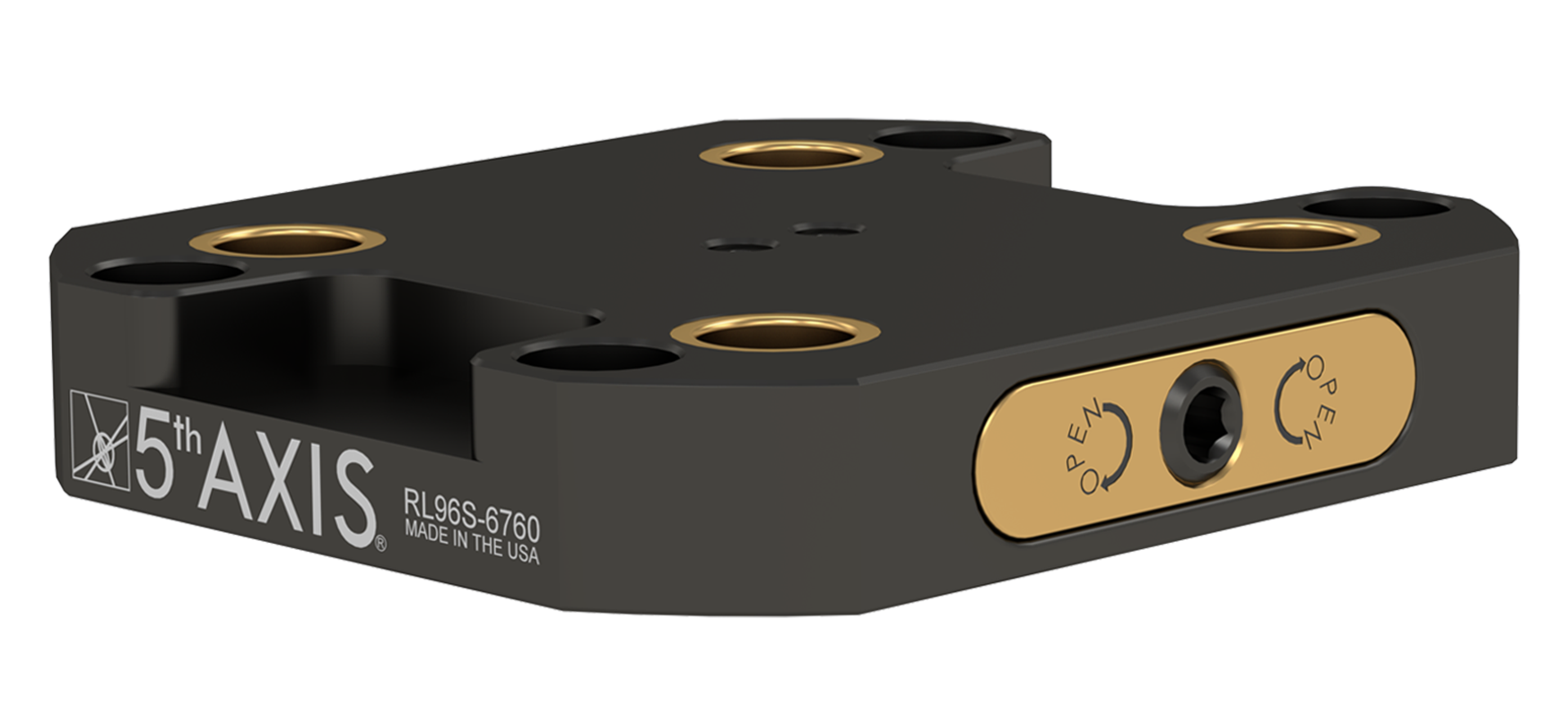

Płyta bazowa stalowa RockLock 96mm 174x158x30mm 4xM12 RL96S-6760 5th Axis

Niska płyta montażowa do systemu RockLock™ – pełna elastyczność montażu na stole maszyny

5th Axis RL96S-6760 kompaktowa, nisko profilowa płyta bazowa przeznaczona do systemu szybkiej wymiany RockLock 96 mm. Wykonana z wysokiej jakości stali, zapewnia długą żywotność i wysoką odporność na zużycie – nawet w intensywnych warunkach produkcyjnych

Adapter szybkiej wymiany serii RL96-6760 został zaprojektowany do stołów obrotowych Haas serii TR-210, stołów obrotowych Hurco serii VMX30 oraz innych stołów obrotowych z 60-stopniowymi rowkami teowymi. Szybki obrót klucza uruchamia mechanizm krzywkowy, blokując i zwalniając uchwyty i imadła, co umożliwia szybką wymianę.

Cechy produktu:

• ✅ System RockLock™ 96 mm – szybka wymiana oprzyrządowania bez utraty precyzji

• ✅ Rozmiar:  174 mm x 158 mm

• ✅ Wysokość: tylko 30 mm – oszczędność przestrzeni w osi Z

• ✅ Materiał: stal – maksymalna trwałość i odporność na obciążenia

• ✅ Wnętrze stalowe, hartowane – zapewnia długą żywotność i precyzyjne bazowanie

• ✅ Mocowanie: 4x M12 pod kątem 60° na średnicy podziałowej 170,11 mm

Zastosowanie:

• 🔩 Montaż imadeł, uchwytów i płyt z pinami ustalającymi RockLock
• ⚙️ Idealna do zastosowania z automatyzacją i produkcją wieloseryjną
• 🛠️ Kompatybilna z robotami, stołami CNC i adapterami pod system 96 mm

Dlaczego warto?

• Szybka wymiana oprzyrządowania = krótsze czasy przezbrojeń

Dane techniczne

• Rozmiar:  174 mm x 158 mm x 30 mm
• Materiał: stal (S)
• Mocowanie: 4x M12 pod kątem 60° na średnicy podziałowej 170,11 mm
•  Rozstaw systemu mocowania punktu zerowego = 96 mm
• Średnica śrub ustalających = 20 mm (PS20F)
