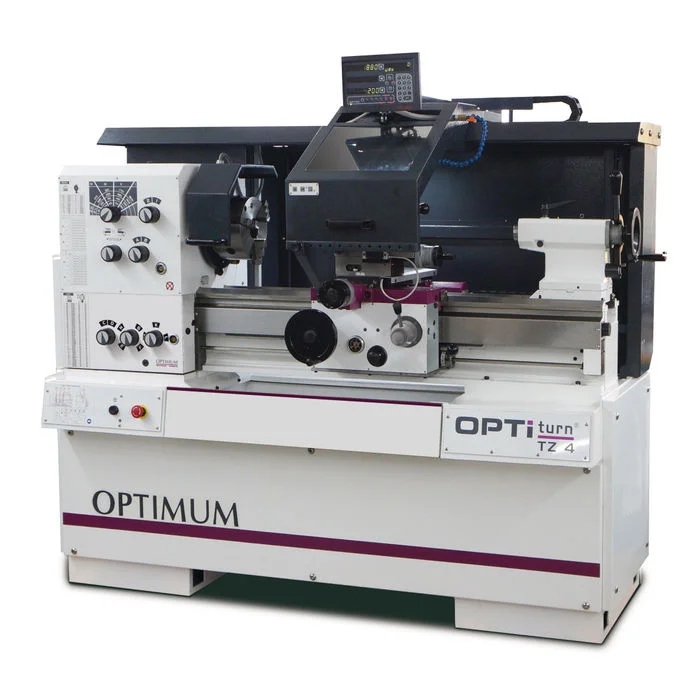

Precyzyjna tokarka do metalu z cyfrowym wskaźnikiem 400V OPTIturn TZ 4
Charakterystyka produktu
- Precyzyjna tokarka konwencjonalna firmy Optimum z cyfrowym wskaźnikiem położenia DP700 angielskiej marki NEWALL i szybkozmiennym imakiem stalowym.
- Walory tej obrabiarki zostały docenione przez komisję konkursową ostatnich Targów EUROTOOL 2016 w Krakowie. Obrabiarka zdobyła nagrodę “Złotego Smoka” w Konkursie Targowym w kategorii obrabiarki.
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża.
- Duża osłona uchwytu tokarskiego, obracana na pierścieniu prowadzącym.
- Osłona imaka – przestrzeni roboczej przed wiórami ze zintegrowanym wskaźnikiem położenia, układem chłodzenia oraz dotykowym panelem sterującym.
- Hartowane i szlifowanie wrzeciono.
- Szeroka skala nastawy posuwów oraz duży zakres gwintowania.
- Lampa maszynowa LED całkowicie oświetlająca powierzchnię roboczą.
- Zmniejszony czas wyhamowania wrzeciona głównego poprzez elektryczne hamowanie silnika.
- Szafa sterująca ze sterowaniem zasilanym napięciem 24V. Wszystkie aparaty elektryczne (styczniki i przekaźniki) marki Siemens lub Schneider.
- Opcjonalnie dostępne koła zmianowe dla gwintów calowych.
- Pokrętła ręczne z funkcją ochronną – automatycznym wyłączeniem napędu osi X i Z.
- Głowica imaka stalowego, szybkozmiennego SWH 5-B.
- 1 imak stalowy 25x120mm, typ D do noży czworokątnych.
- Końcówka wrzeciona DIN 6350 A2-5.
- Układ płynu chłodzącego.
- Osłona śruby pociągowej.
- Smarowanie centralne w saniach wzdłużnych.
- Cyfrowy wskaźnik położenia DP 700 NEWALL:
- Wyraźna redukcja czasów produkcji.
- Większa dokładność pracy.
- Zmniejsza się współczynnik błędów.
- Magnetyczne – prętowe liniały z głowicami pomiarowymi.
Dane techniczne
| Napięcie elektryczne | 400 V / 3 Ph ~50 Hz |
| Całkowita moc zainstalowania | 5 kW |
| Moc silika pompy układu płynu chłodzącego | 125 W |
| Wrzeciono | |
| Moc silnika napędowego / 2 stopnie | 3 kW / 4,5 kW |
| Końcówka wrzeciona | DIN 6350 A2-5 |
| Przelot wrzeciona | Ø 52 mm |
| Zakresy robocze | |
| Wysokość kłów | 200 mm |
| Rozpiętość w kłach | 800 mm |
| Maks. średnica toczenia nad łożem | 400 mm |
| Maks. średnica toczenia nad saniami poprzecznymi | 245 mm |
| Maks. średnica toczenia po wyjęciu mostka | 690 mm |
| Szerokość łoża | 260 mm |
| Zakres prędkości obrotowej | |
| Prędkość obrotowa wrzeciona | 45 – 1.800 min-1 |
| Liczba prędkości | 16 |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 112 mm |
| Przesuw suportu poprzecznego | 212 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,0263 – 1,8416 mm/obr (48 posuwów) |
| Posuwy poprzeczne | 0,0133 – 0,9321 mm/obr (48 posuwów) |
| Gwinty metryczne | 0,2 – 14 mm/obr (22 skoki) |
| Gwinty calowe (obcja) | 1 – 80 Gg/cal (42 skoki) |
| Gwinty modułowe (obcja) | 0,1 – 7mm TT (44 gwint) |
| Konik | |
| Mocowanie w tulei konika | MT 3 |
| Średnica/wysuw tulei konika | Ø 50 mm / 110 mm |
| Wymiary | |
| Długość | 2 765 mm |
| Długość x szerokość x wysokość | 1.960 x 1.060 x 1.690 mm |
| Ciężar netto | 1.250 kg |
Standardowe wyposażenie
- Podtrzymka stała, zakres Ø 10 – 130 mm
- Podtrzymka ruchoma, zakres Ø 10 – 100 mm
- Lampa maszynowa LED
- Tuleja redukcyjna MT3/MT6
- Kieł centrujący stały MT3
- Głowica imaka stalowego, szybkozmiennego SWH5-B
- Imak stalowy 25 x 120 mm, typ D do noży czworokątnych
- Zderzak dla posuwu wzdłużnego na saniach łoża
- Narzędzie sterownicze
