ROZPIERAK HYDRAULICZNY 10T PLASTIC BOX 80412

Description

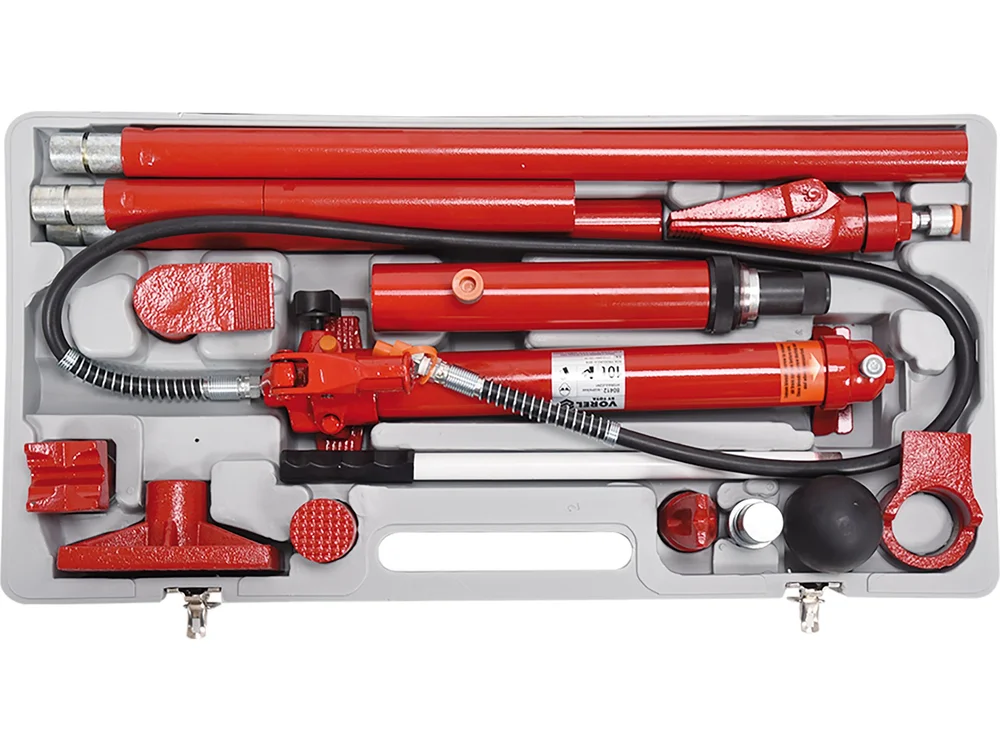

Rozpierak hydrauliczny 10 t w walizce

Ciśnienie robocze 620 bar, rozmiar gwintu przyłącza 13/16-20 UNEF.

Urządzenie przeznaczone do prac montażowych i blacharskich oraz prac wymagających użycia znacznych sił statycznych.

Zastosowanie:

• podnoszenie
• rozciąganie
• rozpieranie
• zginanie
• prostowanie
• wyciąganie

Dane techniczne:

• waga [kg] – 35,4
• ciśnienie robocze [bar] – 620
• rozmiar gwintu przyłącza [„] – 13/16-20 UNEF
• maksymalne obciążenie [tys. kg] – 10
• skok tłoka siłownika [mm] – 150

Montaż i użytkowanie układu hydraulicznego:

• Połączyć wąż pompy ze złączem siłownika, nakręcając nakrętkę złącza na gwint. Upewnić się, że nakrętka została prawidłowo dokręcona
• Zamknąć zawór spustowy, obracając go w kierunku zgodnym z ruchem wskazówek zegara
• Poruszając dźwignią pompy w górę i w dół, wytworzyć w niej ciśnienie. Po kilku ruchach siłownik zacznie pracować
• Aby zlikwidować ciśnienie w pompie, przekręcić zawór w kierunku przeciwnym do ruchu wskazówek zegara
• W momencie otworzenia zaworu spustowego siłownik samoczynnie zacznie wracać do położenia spoczynkowego. Nie rozmontowywać układu hydraulicznego znajdującego się pod ciśnieniem.
• Pompę można używać w dowolnym położeniu zarówno pionowym, jak i poziomym. Przy pionowej pozycji pompy koniec z wężem musi być zawsze skierowany w dół

Sprawdzanie poziomu oleju:

• aby sprawdzić poziom oleju w pompie należy ustawić ją w pozycji pionowej, wężem skierowanym w dół
• otworzyć zawór spustowy
• odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju i odczytać poziom oleju
• w razie potrzeby skorygować poziom oleju w taki sposób, aby olej pokrywał całą płaską powierzchnię wskaźnika

Urządzenie zostało fabrycznie napełnione olejem hydraulicznym. Zaleca się stosowanie oleju hydraulicznego HYDROL o symbolu L-HL-46.

Odpowietrzanie pompy:

• aby odpowietrzyć układ hydrauliczny pompy należy ustawić pompę w pozycji pionowej, wężem skierowanym w dół
• otworzyć zawór spustowy
• odkręcić zawór odpowietrzający i wyjąć prętowy wskaźnik poziomu oleju
• wykonać kilka pełnych ruchów dźwignią pompy
• zamknąć zawór spustowy, zamontować wskaźnik poziomu oleju i zamknąć zawór odpowietrzający
