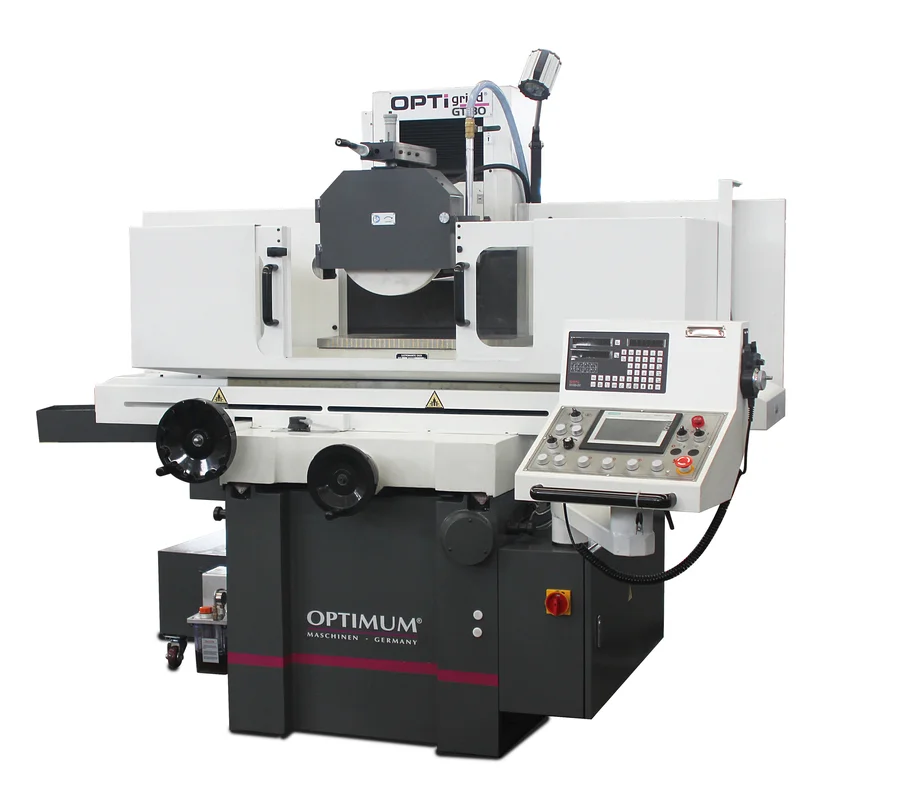

Szlifierka do płaszczyzn ze stołem 300x600mm 400V GT 30
Charakterystyka produktu
- Profesjonalna szlifierka do płaszczyzn ze stołem firmy Optimum.
- Oddzielna jednostka hydrauliczna z wymiennikiem ciepła, zapobiega drganiom i obciążeniom termicznym.
- Elektromagnetyczna płyta mocująca do mocowania obrabianego elementu wraz z funkcją automatycznego rozmagnesowywania.
- Wysokiej jakości wrzeciono.
- Hartowane i szlifowane prowadnice stołu.
- Prowadnice pokryte okładziną Turcite-B dla wysokiej odporności na zużycie i niskiego tarcia.
- Pryzmowa prowadnica stołu V oraz płaska dla przesuwu wzdłużnego.
- Podwójna pryzmowa prowadnica stołu V dla przesuwu poprzecznego.
- Osiowo i promieniowo bezluzowe specjalne łożyska wrzeciona szlifierskiego.
- Maksymalna sztywność i stabilność dzięki odprężonej konstrukcji żeliwnej po hartowaniu i szlifowaniu.
- Wysoka stabilność dzięki odpowiedniej wielkości ściągaczowi i dużym wymiarom ścian.
- Sterowany cyfrowo automatyczny posuw pionowy z serwomotorem.
- Rozbudowany system hydrauliczny zapewnia płynne sterowanie ruchami stołu nawet przy dużym obciążeniu.
- Cyfrowy wskaźnik położenia w dwóch osiach.
- Podstawa maszyny wykonana z wytrzymałego, odpornego na skręcanie odlewu zapewniającego maksymalną sztywność i stabilność.
- Precyzyjne śruby kulowe.
- Elektronika bezpieczeństwa w 24 V DC.
- Duże wielkości oddzielonych kół ręcznych w osiach X oraz Y.
- Przewody hydrauliczne zgodnie z DIN EN 853.
- Ziarno ściernicy korundowej 46 do wszystkich popularnych stali.
- Panel operacyjny obraca się, co znacznie ułatwia pracę.
- Dwukanałowa elektronika bezpieczeństwa.
- Pojemność zbiornika chłodziwa 100 litrów.
- Kółko elektroniczne do pozycjonowania pionowego.
- Panel Siemens z dotykowym ekranem.
Dane techniczne
| Powierzchnia płyty elektro-magnetycznej | 305 x 635 mm |
| Rowki teowe | 14 mm |
| Powierzchnia płyty elektro-magnetycznej | 300 x 600 mm |
| Maks. obciążenie stołu | 270 kg |
| Maks. wymiary detalu | 635 x 305 x 405 mm |
| Odległość osi wrzeciona od powierzchni stołu | 580 mm |
| Odległość ściernicy od powierzchni stołu | 405 mm |
| Prędkość przesuwu stołu | 50 – 250 mm/min. |
| Przesuw w osi X (wzdłużny) | 765 mm |
| Przesuw w osi Y (poprzeczny) | 340 mm |
| Automatyczne dosuwanie poprzeczne | 0,1 – 8 mm/skok |
| Szybki przesuw poprzeczny | 990 mm/min |
| Automatyczne dosuwanie pionowe | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok |
| Szybki przesuw pionowy | 480 mm/min |
| Prędkość obrotowa wrzeciona | 1 450 obr./min |
| Wymiary ściernicy | 350 x 40 x 127 mm |
| Pojemność zbiornika chłodziwa | 0.1 m3 |
| Moc silnika układu chłodzenia | 125 W |
| Moc silnika napędu wrzeciona ściernicy | 4 kW |
| Napięcie elektryczne | 400V |
| Częstotliwość prądu przemiennego | 50 Hz |
| Wymiary: długość x szerokość x wysokość | 2900 x 2200 x 1900 mm |
| Waga | 2650 kg |
Standardowe wyposażenie
- Cyfrowy wyświetlacz Sino dla 2 osi
- Stół elektromagnetyczny
- Ściernica
- Układ chłodzenia
- Ledowe oświetlenie przestrzeni roboczej
- Urządzenie do rozmagnesowywania
- Ręczny, diamentowy obciągacz równoległy z regulacją mikrometryczną
- Nóżki do wypoziomowania
- Ograniczniki wzdłużne oraz poprzeczne
- Panel Siemens z dotykowym ekranem
- Centralne smarowanie, elektronicznie sterowane
- Osłony z zasuwanymi drzwiami oraz krańcówką elektryczną
- Kółko elektroniczne do pozycjonowania pionowego
- Nóżki do wypoziomowania
- Narzędzia do obsługi
