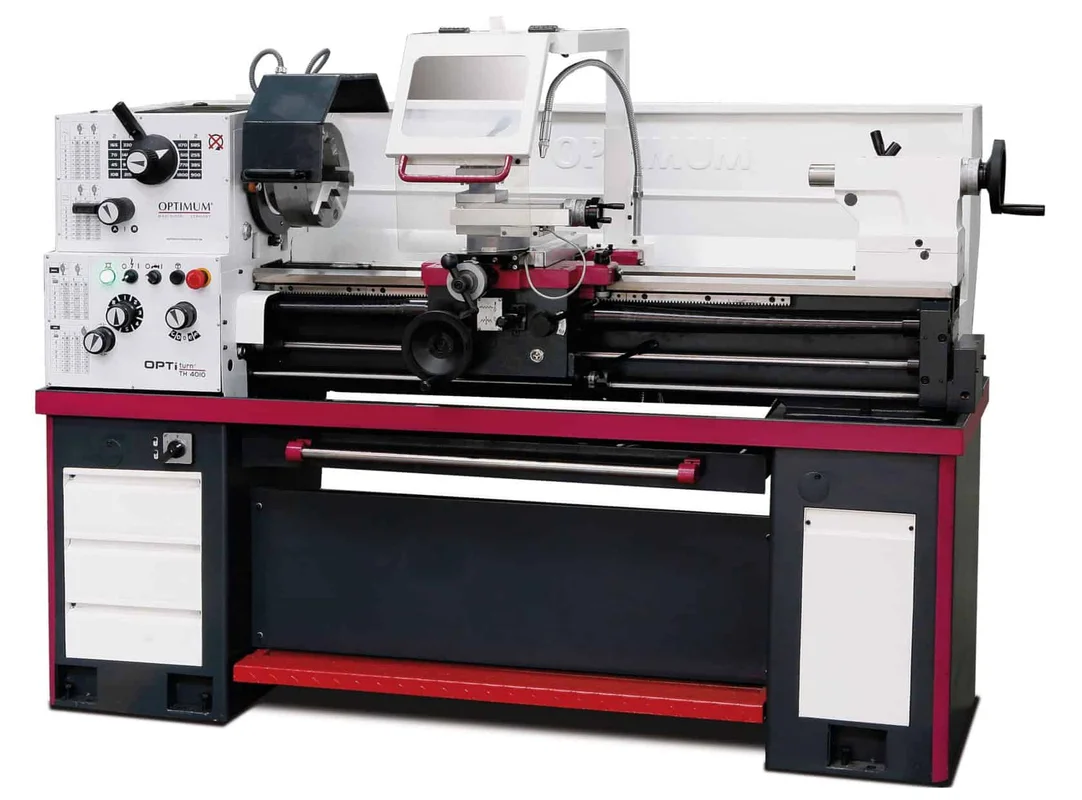

Tokarka 400V OPTIturn TH 4010
Charakterystyka produktu
- Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
- Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 5
- Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
- Koła zębate i wały hartowane i szlifowane, w łożyskach precyzyjnych, zanurzone w oleju
- Wyłącznik ochronny silnika
- Układ elektryczny DC 24 V
- Zamykany włącznik główny
- Przełącznik prawo-lewo na saniach wzdłużnych
- Wyciągana wanna na wióry do szyn prowadzących
- Pokrętła z funkcją automatycznego wyłączania
- Układ wyłączania awaryjnego uruchamiany pedałem nożnym
Dane techniczne
| Napięcie elektryczne | 400 V /3 Ph ~50 Hz |
| Wrzeciono | |
| Moc silnika napędowego | 1,5 / 2,4 kW |
| Stożek wrzeciona | MK 6 |
| Końcówka wrzeciona (mocowanie uchwytu) | Camlock DIN ISO 702-2 nr 5 |
| Przelot wrzeciona | Ø 52 mm |
| Wysokość mocowania narzędzi w czterogniazdowym imaku nożowym | max. 16 mm |
| Zakresy robocze | |
| Wysokość kłów | 205 mm |
| Rozstaw w kłach | 1 000 mm |
| Maks. średnica toczenia nad łożem | 410 mm |
| Maks. średnica toczenia po wyjęciu mostka | 540 mm |
| Długość toczenia w wybraniu mostka | 165 mm |
| Szerokość łoża | 206 mm |
| Zakres prędkości obrotowych | |
| Prędkość obrotowa wrzeciona | 45 – 1.800 min-1 |
| Liczba stopni /zakresów | 16 |
| Maksymalne przesuwy | |
| Przesuw sań górnych | 100 mm |
| Przesuw suportu poprzecznego | 195 mm |
| Zakresy posuwów oraz gwintów | |
| Posuwy wzdłużne | 0,043 – 0,653 mm/obr (48 posuwy) |
| Posuwy poprzeczne | 0,015 – 0,206 mm/obr (48 posuwy) |
| Gwinty metryczne | 0,4 – 7 mm/obr (42 skoków) |
| Gwinty calowe | 70 – 4 Gg/cal (42 skoków) |
| Konik | |
| Mocowanie w tulei konika | MK 3 |
| Średnica / wysuw tulei konika | Ø 45 mm / 130 mm |
| Wymiary | |
| Długość x szerokość x wysokość | 1.920 x 740 x 1.222 |
| Ciężar netto | 750 kg |
Standardowe wyposażenie
- Podtrzymka stała, zakres Ø 5 – 85 mm
- Podtrzymka ruchoma, zakres Ø 5 – 65 mm
- Lampa maszynowa diodowa
- Tuleja redukcyjna MK3/MK5
- Dwa stałe kły centrujące MK3
- Zestaw zmianowych kół zębatych
- Narzędzie sterownicze
- Czterogniazdowy imak nożowy – stalowy
Akcesoria dodatkowe
| Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5, samocentrujący | 3442845 |
| Uchwyt czteroszczękowy OPTIMUM Ø 200 mm nr 5 z niezależnym nastawem szczęk | 3442880 |
| Uchwyt trójszczękowy BISON Ø 200 mm nr 5, samocentujący | 3450315 |
| Uchwyt czteroszczękowy BISON Ø 200 mm nr 5, samocentujący | 3450365 |
| Imak stalowy szybkozmienny SWH 3-E | 3384303 |
| Montaż fabryczny SWH 3-E | 9000400 |
| Uchwyt zaciskowy 5C | 3441555 |
| Zestaw tulei zaciskowych 3 – 25 mm, 5C, 17-częściowy | 3441509 |
| Zestaw noży tokarskich 16 mm, 11-częściowy | 3441508 |
| Zestaw noży tokarskich 16 mm, 5-częściowy „Made in Germany“ | 3441216 |
| Zestaw noży tokarskich 16 mm, 5-częściowy | 3441610 |
