Uchwyt magnetyczny okrągły z magnesami stałymi RS 13 FLAIG

Description

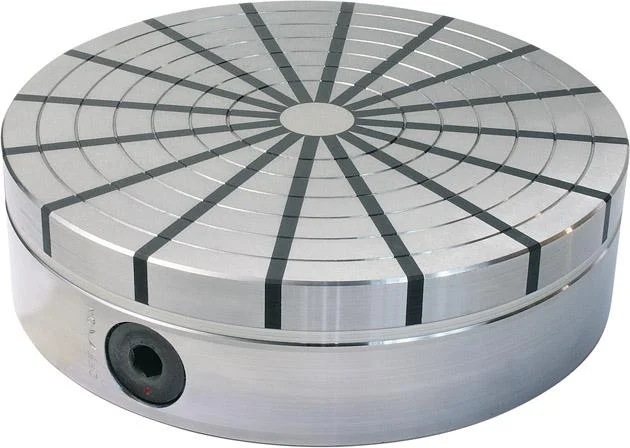

Uchwyt magnetyczny okrągły RS 13 – do szybkiego toczenia i pierścieni

Okrągły uchwyt magnetyczny FLAIG RS 13 z magnesami neodymowymi i promieniowym układem biegunów, zaprojektowany do precyzyjnego mocowania pierścieni przy dużych prędkościach obrotowych.

✔ Kluczowe cechy produktu:

• Siła przyczepności: ok. 140 N/cm²
• Wysokość pola magnetycznego: ok. 10 mm
• Ścieralność płyty magnetycznej: 3 mm
• Promieniowy i gwiaździsty podział biegunowy
• Magnesy neodymowe z płynną regulacją siły mocowania
• Otwór przelotowy o średnicy 15 mm
• Rowki centrujące ułatwiające ustawianie detalu
• Otwory montażowe: M6
• Maksymalna prędkość obrotowa: 2500 min⁻¹
• Waga: 6 kg

✔ Specyfikacja techniczna:

• A – 130 [mm]
• C – 15 [mm]
• D – 50 [mm]
• E – (-)
• H – 57 [mm]

✔ Instrukcja użytkowania:

Uchwyt należy zamocować na stole tokarki, wykorzystując otwory montażowe. Detale – zwłaszcza pierścienie – należy ustawić z użyciem rowków centrujących. Siłę pola magnetycznego reguluje się płynnie. Możliwe jest wykonanie przelotowego otworu centrującego w środku uchwytu.
